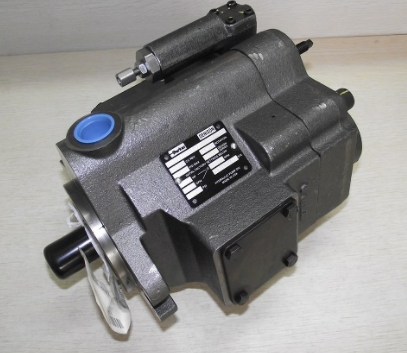

美国派克GDCCA150X300柱塞泵使用原理与特点
PARKER柱塞泵根据倾斜元件的不同，有斜盘式和斜轴式两种。斜盘式是斜盘相对回转的缸体有一倾斜角度，而引起柱塞在泵缸中往复运动。传动轴轴线和缸体轴线是一致的。这种结构较简单，转速较高，但工作条件要求高，PARKER柱塞端部与斜盘的接触部往往是薄弱环节。斜轴式的斜盘轴线与传动轴轴线是一致的。它是由于柱塞缸体相对传动轴倾斜一角度而使柱塞作往复运动。流量调节依靠摆动柱塞缸体的角度来实现，故有的又称摆缸式。它与斜盘式相比，工作可靠，流量大，但结构复杂。
常见故障
1、吸入量不足。原因是吸油管路上的阻力过大或补油量不足。如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。
2、泄漏量过大。原因是泵的间隙过大，密封不良造成。如配油盘被金属碎片、铁屑等划伤，端面漏油;变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。
3、倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。
工作压力:
4350 psi, 300 bar, 176
流速:
46.5 Gal/min
L/min
技术:
Hydraulics
排量:
7-52 cC cm3/rev
产品风格:
PISTON Hydrostatic
阀体材料:
铸铁
排水选件:
有
包括供给泵:
有
电路路径:
闭式
配置:
单/双
控制方法:
有
能量回收能力:
有
包括过滤器:
有
与流体类型共同使用:
标准液压流体
*排量:
52 cm3/rev, 3.17
*流速:
46.5 Gal/min, 176 L/min
inch3/rev
*流体温度:
80°C, 176 °F
*低流体温度:
0°C,32°F
*噪声级别:
n/a
*运行压力:
300 bar, 4350 psi
径向负荷能力:
N/A, NA
*工作速度:
3600 RPM
*运动粘度:
3635 SUS
*小运动粘度:
60 SUS
重量:
32 kg (Max), 71 Ib (Max)
介质:
液压
安装方案:
SAE
端口连接:
SAE
端口类型:
法兰|直螺纹
端口位置:
侧油口
泵类型:
柱塞闭式，量
旋转方向:
顺时针逆时针方向
传感器类型:
NA
轴类型:
SAE
直通驱动能力:
有
