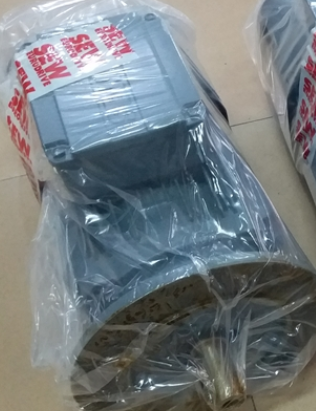

sew减速机S47 DRN71M4BE05HR序号: 25. 8033587501.0001.21. 89
性能特点:
S系列两级斜齿/蜗轮蜗杆减速电机在蜗轮蜗杆级有大的传动比，运行的噪音极低。
S1)系列
输出转速:0.1...397 rpm
输出扭矩:高至 4200 Nm
电机功率范围:O.12...22 kW
箱体: 材质为灰铸铁 GG 20
箱体盖板: 材质为铸铝,盖上带有橡胶垫
斜齿轮副: 材质为调质钢16MnCrS5
蜗轮蜗杆副: 在传动过程中,由于滑动时接触面积大,
所以齿形变形小,摩擦系数较小.
由于下列蜗轮蜗杆材质,而使其性能优良:
表面硬度和加工(铣销)后的硬度:
调质钢16MnCrS5
每对蜗轮(滚铣齿轮)的材质为锻造锡青铜:
锻造锡青铜GC-CuSn12Ni
或铸造锡青铜GZ-CuSn12Ni,
1、斜齿轮和蜗轮组合，结构紧凑，减速比大。
2、安装方式:底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。
3、输入方式:电机直联、电机皮带联接或输入轴、联接法兰输入。
4、平均效率:减速比7.5-69.39是77% ;70.43-288是62% ;S/R组合式是57%。
5、和R系列组合能得到更大的速比。
技术参数:
速比范围:基本型9.96~244.74，S系列/R系列组合型可达到8608
扭矩范围:43~4200 Nm
功率范围:0.18~22 KW
结构形式:
S-轴伸式联接 SF-轴伸式、法兰安装
S...S-表示轴输入 SA-轴装式联接
SAF-轴装式、法兰安装
