产品简介

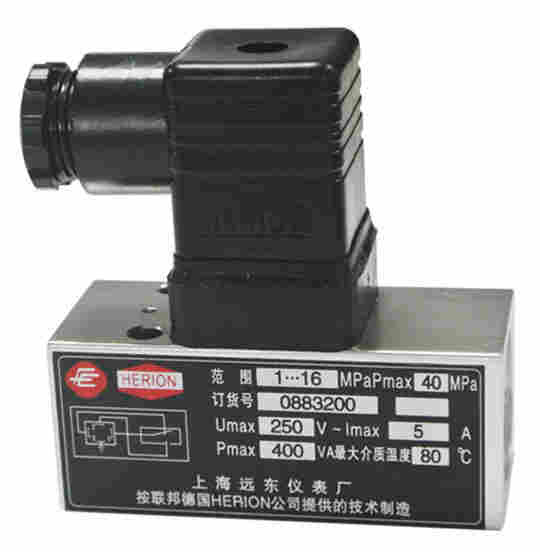

18D压力控制器采用膜片式传感器和无泄漏活塞式的传感器二种型式，D500/18D膜片式传感器可用于空气、气体等中性气体和润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围－0.1…1.6Mpa。
D505/18D无泄漏活塞式的传感器可用于液压油、润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围0.5…40Mpa。
技术参数
工作粘度：＜1×10－3m2/s
环境温度：-25～55℃
介质温度：-25～80℃
开关元件：微动开关
外壳防护等级：IP54（符合DIN40050与GB4208中IP54相当）
安装位置：压力接口垂直向下（允许顷斜15°）
抗振性能：Max:100m/s2
重复性误差：≤2.5%
触点容量：AC 220V 6A（阻性）
规格
切换差不可调
|
设定值调节 范围 MPa |
切换差不大于 |
*允许压力*MPa |
开关切换次数次/分 |
压力传感器材料 |
压力接口 类型 **） |
接口 内螺纹 |
重量kg |
订货目录 编号 |
||
|
设定值范围下限MPa |
设定值范围上限MPa |
外壳 |
密封圈和膜片 |
|||||||
|
-0.1～0 -0.1～0 0.01～0.2 0.01～0.2 |
0.015 0.015 0.02 0.02 |
0.02 0.02 0.04 0.04 |
8 8 8 8 |
100 100 100 100 |
AL |
丁腈 橡胶 |
I P I P |
G1/4 —— G1/4 —— |
0.2 0.2 0.2 0.2 |
0880100 |
|
0881100 |
||||||||||
|
0880200 |
||||||||||
|
0881200 |
||||||||||
|
0.05～0.8 |
0.04 |
0.13 |
8 |
100 |
I |
G1/4 |
0.2 |
0880300 |
||
|
0.05～0.8 |
0.04 |
0.13 |
8 |
100 |
P |
—— |
0.2 |
0881300 |
||
|
0.1～1.6 0.1～1.6 |
0.06 0.06 |
0.24 0.24 |
8 8 |
100 100 |
I P |
G1/4 —— |
0.2 0.2 |
0880400 |
||
|
0881400 |
||||||||||
I:螺纹接口；P:法兰接口
设定值的调整
不可调切换差的控制器设定值调整步骤。举例说明如下：
例：选用0.01～0.2MPa的控制器，要求将压力下降至0.1MPa(上切换值)发出触点信号，其操作步骤参见1.1～1.5。（如图一所示）
1、将产品旋入压力校验台的螺纹接口上（如果控制器是法兰接口，则与压力校验台的法兰相接）。
注意必须用扳手夹持传感器的平面部分，*防止开关壳体与传感器发生相对转动。
2、将电缆导线接入插头中，电缆另一头接上万用表
3、将压力加至0.1MPa，此值可以从标准压力计中读出
4、松开锁紧螺钉，用5mm内六角螺钉扳手，顺时针旋动设定值调节六角槽，使设定值由小变大，直至开关触点在0.1MPa处切换
5、旋紧锁紧螺钉，调节压力校验台的压力，使压力在0.1MPa上下来回变化，检验压力下降时，触点的切换值是否是0.1MPa，此值即为要设定的下切换值。其对应的上切换值应是0.1MPa加上切换差0.03MPa（左右），即为0.13MPa（左右）。
