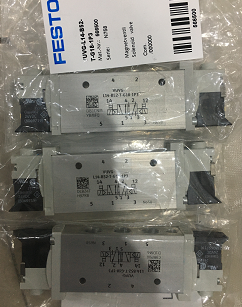

高流量产品FESTO的原装电磁阀
VUVG-L14-B52-T-G18-1P3使用参数表
技术参数表
阀功能
两位五通双电控
驱动方式
电控
阀尺寸
14 mm
标准标称流量
700 l/min ... 780 l/min
工作气口
G1/8
工作电压
24V DC
工作压力
0.15 MPa ... 0.8 MPa
工作压力
1.5 bar ... 8 bar
结构特点
活塞闸阀
RCM 商标
c UL us - (OL)
防护等级
IP40
IP65
带插入式插座
公称通径
5.6 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
封盖式
先导类型
先导驱动
先导气源
内先导
符号
00992897
搭接
正重叠
先导压力 Mpa
0.15 MPa ... 0.8 MPa
先导压力
1.5 bar ... 8 bar
适用于真空
否
逆转开关时间
8 ms
持续通电率
*
0 信号的*正向测试脉冲
700 µs
信号为 1 的*负向测试脉冲
900 µs
线圈的特性参数
24 V DC: 1.0 W
24 V Dc：低电流相位 0.3 W，高电流相位 1.0 W
允许的电压波动
+/- 10 %
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
精制铝合金
费斯托VUVG -…-的设计紧凑阀。它是一种理想的气动阀，用于各种应用，包括用于电子、食品、包装等行业，以及用于特殊机械结构的小型零件装配。气动阀是简单的安装空间。
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
环境和介质温度的限制
-5 ... 50° C
不带保持电流降功能
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
介质温度
-5 °C ... 60 °C
环境温度
-5 °C ... 60 °C
产品重量
89 g
电气接口
通过电气连接板
紧凑型或坚固的–根据应用的不同，新的电磁阀VUVG -…-和Vacuum Ultrayiolet Spectroscopy -…的是理想的解决方案的气动自动化技术。作为气动中真正的明星，他们可以从我们的仓库在24小时是非常诱人的价格。两阀的紧凑型阀和坚固的阀门与VG系列*增加的范围。
耐腐蚀等级 CRC 2
介质温度 -5 ... 60 °C
环境温度 -5 ... 60 °C
电连接 通过电连接板
安装类型 可选
在气路轨上 带通孔
材料备注 符合 RoHS
密封件的材料信息 NBRHNBR
外壳的材料信息 锻造铝合金
安装方式
要么：
在气路板上
带通孔
气接口，气口 1
G1/8
气接口，气口 2
G1/8
气接口，气口 3
G1/8
气接口，气口 4
G1/8
气接口，气口 5
G1/8
产品型号
CPE14-M1CH-5/3G-1/8
MEH-5/3E-1/8-S-B
ADN-50-5-A-P-A
VBQF-U-G18-Q6
MFH-5-3/8-L-B-EX
VUVG-B14-T32C-AZT-F-1H2L-W1
CPE14-M1CH-5/3GS-1/8
MEH-5/3E-5,0-B
ADN-50-5-I-P-A H-1/2-B
MFH-5-3/8-L-S-B
VUVG-B14-T32C-MZT-F-1P3
CPE14-M1CH-5J-1/8
VUVG-S10-B52-S-M5-1H3L-C1
VUVG-L10-P53C-T-M5-1P3
VUVG-L14-P53C-T-G18-1P3
VUVG-L10-M52-RT-M5-1P3
VUVG-S10-M52-RT-M5-1R8L
