XST 系 列
基本性能
■ 0.2级精度，测控速度每秒5次。显示范围-1999～9999。

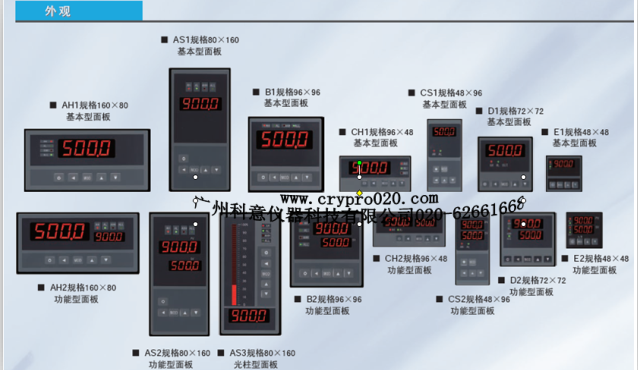

■ 基本型，功能型，光柱型三种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差*值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。
选型说明
|
内容 |
代码说明www.crypro020.com广州科意仪器科技有限公司 |
||||||||||
|
XST |
单显示 |
||||||||||
|
|
A- |
横式160×80×125或竖式80×160×125（W×H×L）开孔尺寸：152×76或76*152 |
|||||||||
|
B |
96×96×112(W×H×L) 开孔尺寸： 92×92 |
||||||||||
|
C- |
横式96×48×112或竖式48×96×112（W×H×L）开孔尺寸： 92×45或45*92 |
||||||||||
|
D- |
72×72×112(W×H×L) 开孔尺寸： 68×68 |
||||||||||
|
E- |
48×48×112(W×H×L) 开孔尺寸：45.5×45.5 |
||||||||||
|
面板形式 |
H |
横式 |
|||||||||
|
S |
竖式 |
||||||||||
|
F |
方形 |
||||||||||
|
显示方式 (LED显示颜色可按订货要求) |
1 |
测量值（绿色） |
|||||||||
|
2 |
测量值（绿色）+设定值（红色） |
||||||||||
|
3 |
测量值（绿色）+测量值光柱（绿色）（限A、型仪表） |
||||||||||
|
4 |
测量值（绿色）+测量值光柱（绿色）+设定值光柱（红色）限A-S型 |
||||||||||
|
5 |
测量值（绿色）+测量值光柱（绿色）+设定值（红色）限A-S型 |
||||||||||
|
输入信号 （其他输入信号，订货时说明） |
E |
热电偶K、S、R、B、N、E、J、T |
|||||||||
|
R |
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53 |
||||||||||
|
I |
直流电流（4~20）mA、（0~10）mA或（0~20）mA |
||||||||||
|
V |
直流电压（0~5）V、（1~5）V |
||||||||||
|
M |
mV信号（订货注明范围） |
||||||||||
|
W |
电位器500Ω~5000Ω |
||||||||||
|
L |
远传压力表 |
||||||||||
|
报警点数量（注1） |
T□ |
TO：无报警T1~T4:1~4点报警 触点容量220VAC,3A |
|||||||||
|
变送输出 （独立供电，全隔离。 10位D/A，误差小于±0.5%） |
A0 |
无输出 |
|||||||||
|
A1 |
电流输出（4~20）mA、（0~10）mA或（0~20）mA |
||||||||||
|
A2 |
电压输出（0~5）V、（1~5）V |
||||||||||
|
或12位D./A，误差小于±0.2% |
A3 |
电压输出（0~10）V |
|||||||||
|
A4 |
其他输出 |
||||||||||
|
外供电源 |
B0 |
无外供电源 |
|||||||||
|
B1 |
外供24V DC |
||||||||||
|
B2 |
外供12V DC |
||||||||||
|
B3 |
外供精密电压源 |
||||||||||
|
B4 |
外供精密恒流源 |
||||||||||
|
B5 |
其他 |
||||||||||
|
通讯接口（注2） |
S0 |
无通讯接口 |
|||||||||
|
S1 |
RS-232接口 |
||||||||||
|
S2 |
RS-485接口 |
||||||||||
|
M1 |
modbus-RTU协议 RS232 |
||||||||||
|
M2 |
modbus-RTU协议 RS485 |
||||||||||
|
仪表电源 |
V0 |
85V AC~265V AC |
|||||||||
|
V1 |
10V DC~36V DC |
||||||||||
|
打印功能 （带硬件时钟） |
P |
表示带打印功能，不带可省略 |
|||||||||
|
P1 |
表示带一体化打印机 |
||||||||||
|
非标准功能（注3） |
N |
N表示非标功能 |
|||||||||
注1：C、D、E型仪表限制为2点，A、B型限制为4点
注2：独立供电，全隔离，2400~19.2K 仪表地址99，应答延迟小于500uS
注3：按使用要求，包括外形，显示方式，清零，报警锁定，*值记忆，正负极性输入，运算等等。
测量 固定分类信号输入，已经各类信号的特点*限度提升精度、分辨力及抗干扰能力，采用美国CS5523A/D转换器，保证了测量精度和速度
EMC III 强的抗干扰能力，适用各种复杂现场
宽幅电源 高效率宽电源的开关电源设计
全隔离 输入、输出、外供、通讯全隔离
现场调校方便 具备零点、满度修正，8端折线修正，可设置的数字滤波等软件功能，方便粗粒调校过程中的问题，提高系统精度
面板种类多 数十种系那是面板形式，*吸纳度满足操作
通讯可靠 带自诊断、自恢复的通讯姐口。透明、高校可靠
报警组态10种报警方式可设定，满足多种控制要求
接口丰富 具备打印（手动、定时、报警）、RS232、RS485、大屏显示器接口
注1：
III级：适用于典型的工业环境。工业过程设备的使用场所,发电厂和户外高压变电站、继电器房等可作为这类环境的代表。
II级：适用于受保护的环境。工厂和发电厂的控制室或终端室可作为这类环境的代表。
I级：适用于具有良好保护的环境。计算机房可作为这类环境的代表。
*AC 85V~265V(效率高达90%)，DC 10V~36V
基本技术规格
4 电 源：85V~265V AC，功耗小于7VA；
10V~36V DC，功耗小于5VA；
其它电源规格以随机说明书为准
4 工作环境：0℃~50℃，湿度低于90%R.H
宽温范围的仪表需在订货时注明
4 显示范围：-1999~9999，小数点位置可设定
4 显示颜色：测量值绿色，设定值红色
4 显示分辨力：1/10000
4 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、
远传压力表7种，其中
电 压：1V~5V DC，0V~5V DC 可通过设定选择
电 流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
4 基本误差：小于±0.2%F.S
4 测量分辨力：1/60000，16位A/D转换器
4 测量控制周期：0.2秒
选配件技术规格
4 报警输出
—10种报警方式，通过设定选择。延时报警功能
— 继电器输出：触点容量220V AC，3A
—OC门输出（订货时注明）：电压小于30V，电流小于50mA
4 变送输出
— 光电隔离
—4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
—1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
— 输出分辨力：1/3000（内部分辨力1/4000），
误差小于±0.2% F.S
4 通讯接口
— 光电隔离
—RS232、RS485标准，在订货时注明
— 仪表地址0~99可设定
— 通讯速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
— 仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
— 配套测试软件，提供组态软件和应用软件技术支持
4 打印接口及打印单元
— 内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
— 手动，手动+ 定时，手动+ 定时+ 报警三种打印方式通过设置选择
— 打印内容：时间（年、月、日、时、分），报警状态，测量值，
工程量单位
—1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元
— 打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
4 外供电源
— 普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA
— 精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA
—24V DC，12V DC，5V DC或其它规格，需在订货时注明
4 外供电源
— 普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA
— 精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA
—24V DC，12V DC，5V DC或其它规格，需在订货时注明
