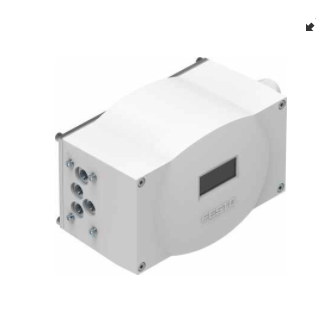

批发FESTO的原装定位器是工作要求
费斯托的定位器型号表
定位器
CMSX-P-S-C-U-F1-D-50-A
3929313
CMSX-P-S-C-U-F1-D-130-A
3929312
CMSX-P-S-C-U-F1-D-50-C
3929315
CMSX-P-S-C-U-F1-D-130-C
3929314
CMSX-P-S-C-U-F1-S-50-A
3929370
CMSX-P-S-C-U-F1-S-130-A
3929369
使用参数表
结构特点
数字式电动气动定位器
工作模式
双作用
设计特征
安全位置 — 出气口关闭
安装位置
可选
安装方式
带附件
测量系统的功能原理
电位计
显示
7 段
LCD 显示屏
带背光
设置选项
通过显示屏和按键
死区的尺寸
0.5 % ... 10 %
工作压力
3 bar ... 8 bar
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
不可用润滑介质工作
标准标称流量
50 l/min
气动接口
G1/8
标称工作电压 DC
24 V
工作电压范围 DC
21.6 V ... 26.4 V
*电流消耗
600 mA
反极性保护
用于工作电压连接
数字输入，信号范围
0 - 10 V
0 - 20 mA
4 - 20 mA
模拟输入，25 °C 时的线性误差
0.5%
模拟量输入，温度系数
< 0.02 %FS/K
模拟输入，分辨率
16 位
模拟量输入，过载保护
是
模拟量输入，电气隔离
否
数字输出，信号范围
4 - 20 mA
模拟输出，*负载阻抗
≤ 600 Ohm
模拟输出，25°C 时的线性误差
0.5%
模拟量输出，温度系数
< 0.02 %FS/K
模拟输出，分辨率
12 位
模拟量输入，极性容错保护
是
模拟量输出，短路电流额定值
是
模拟量输出，过载保护
是
模拟量输出，电气隔离
否
输入特征
符合 IEC 61131-2，类型 3
开关输入
PNP
NPN
数字量输入，极性容错保护
是
数字输入，电气隔离
是，通过光耦合器
数字量输入，极性容错保护
是
开关输出
3 个 PNP 或 3 个 NPN，可开关
数字输出，输出电流
100 mA
数字量输出，短路电流额定值
是
数字量输出，过载保护
是
数字输出，电气隔离
是，通过光耦合器
电气接口 1，功能
2 个数字输入
3 个数字输出
模拟量输出
模拟输入
电源
负载电源
电气接口 1，连接类型
接线端子排
电气接口 1，连接系统
螺纹端子
电气接口 1，接口/线芯数
14
电气接口 1，紧固扭矩
0.6 Nm
电气接口 1，导线横截面
< 1.5 mm²
电缆接头
M20 x 1.5，针对电气接口 1
允许的电缆直径
7 - 13 mm，用于电接口 1
*电缆长度
30 m，针对电气接口 1
环境温度
-5 °C ... 60 °C
储存温度
-20 °C ... 60 °C
相对空气湿度
93%
防护等级
IP65
耐冲击性
冲击测试，严重性等级 1，符合 FN 942017-5 和 EN 60068-2-27 标准
符合 EN 60068-2-29
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
符合 EN 60068-2-6
污染等级
3
RCM 商标
CE （见合格声明）
符合欧盟电磁兼容性指令
符合欧盟 RoHS 指令
外壳材料
加强型聚碳酸酯
屏幕材料
PC
底板材料
精制铝合金
阳极氧化处理
轴材料
高合金不锈钢
联轴器材料
高合金不锈钢
螺钉材料
高合金不锈钢
密封件材料
NBR
电缆接头的材料
PA
堵头材料
PA
材料说明
RoHS 合规
产品重量
970 g
尺寸（宽x长x高）
190 mm x 105 mm x 130 mm
本定位器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。
导气管的连接设计为多也形式,便于导气管任意方向连接。
除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。
通过防爆等级(exia ii bt6， exdm ii bt6)。 通过ip66等级。
配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。
调试方便简单,正向和反向,单作用和双作用之间可方便转换，不用更换零件就能实现1/2范围内的分程。
结构紧凑，精密可靠
对于小型执行机构通过使用排气孔易于排除振动的影响。
费斯托FESTO老虎阀接线图及安装技巧
这种费斯托FESTO老虎阀-共有六根线，其中两根是接24v的，另外4根为信号线，-般来讲，只要两根信号反馈线就好了的,
而这里有四根，这就导致了很多朋友不知道该怎么接，其实这还是非常简单的,这个24v气动动调节阀带4~20mA位置反馈的,
也就是说在定位器_上面是接四根线的，两个信号线，两根位置反馈线;另外两条是接在电磁阀上面的.起到联锁作用，结来说
就是一-组信号线，一组反馈线, -组电磁阀的线，刚好三组六根。
FESTO电气定位器系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度
