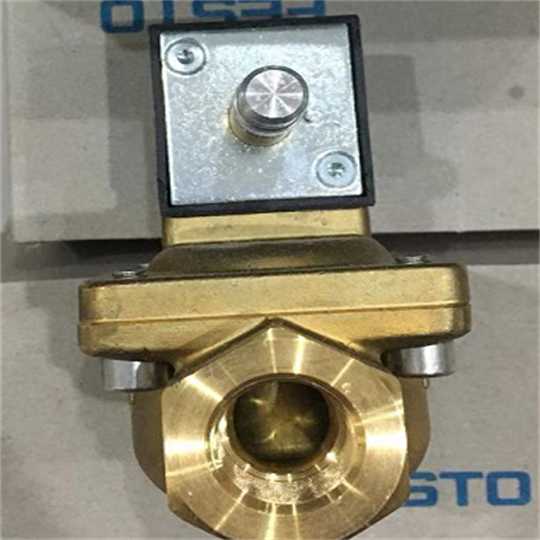

配选FESTO标准方向控制阀JMDH系列
JMDH-5/2-3/4-D-4-24DC的参数表
电磁阀
JMDH-5/2-3/4-D-4-24DC
MDH-5/2- 3/4-D-4-24DC
JMDH-5/2-3/4-D-4-24DC
MDH-5/3G-3/4-D-4-24DC
MDH-5/3E-3/4-D-4-24DC
VL-5/2-3/4-D-4
J-5/2-3/4-D-4
VL-5/3G-3/4-D-4
VL-5/3E- 3/4-D-4
12458
阀功能
两位五通双电控
驱动方式
电控
宽度
76 mm
标准标称流量
6000 l/min
工作气口
Sub-
G3/4
工作电压
24V DC
工作压力
2 bar ... 16 bar
结构特点
活塞闸阀
防护等级
IP65
公称通径
18 mm
网格尺寸
82 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
符合标准
ISO 5599-1
手控装置
按钮式
ISO 规范
455
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00991005
搭接
正重叠
逆转开关时间
40 ms
持续通电率
*
0 信号的*正向测试脉冲
4300 µs
信号为 1 的*负向测试脉冲
2100 µs
线圈的特性参数
24 V DC: 6.8 W
48 V AC：50/60 Hz，启动功率 14.5 VA，保持功率 9.9 VA
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
材料说明
RoHS 合规
密封件材料
NBR
外壳材料
铝
介质温度
-10 °C ... 60 °C
声压级
85 dB(A)
环境温度
-10 °C ... 50 °C
产品重量
2600 g
电气接口
符合 DIN EN 175301-803 标准
安装方式
底座上
通过通孔和螺钉
先导排气口 82
M5
先导排气口 84
M5
气接口，气口 1
底座规格 4，符合 ISO 5599-1 标准
气接口，气口 2
底座规格 4，符合 ISO 5599-1
气接口，气口 3
底座规格 4，符合 ISO 5599-1 标准
气接口，气口 4
底座规格 4，符合 ISO 5599-1 标准
气接口，气口 5
底座规格 4，符合 ISO 5599-1 标准
费斯托FESTO的标准方向控制阀
FESTO标准方向控制阀的阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。随蒸汽温度变化控制阀门开关，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-40℃。背压率大于70%，不怕冻，体积小，任意位置都可安装，能排不凝结气体，使用寿命长。
标准方向控制阀的主要部件是双金属片感温元件，随蒸汽温度升降受热变形，推动阀心开关阀门。双金属片式疏水阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，能排不凝结气体，不怕冻，体积小，能抗水锤，耐高压，任意位置都可安装。双金属片有疲劳性，须要经常调整。
