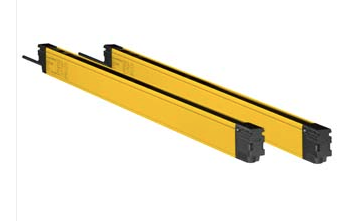

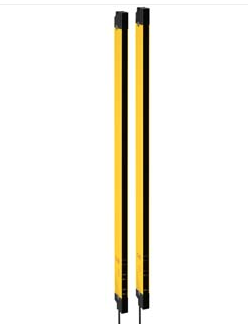

LEUZE的安全传感器组件MLC520-S-14-1080
型号表
MLC520-S-14-1080
MLC520-S-14-1020
MLC520-S-14-1050
MLC520-S-14-1200
MLC520-S-14-810
SD2R20-450E,
SD2T20-300,
ET30-150,
ER30-150
SD4R20-900E,
SD4T20-900,
CPR14-150-b/T1,
CPT14-150/T1
LEUZE安全继电器
MSI-SRI,MSI-SR2,
MSI-SR2/F,MSI0SR3,MSI-s/R,
MSI-m/R,MS-AC115
技术参数表
基本数据
系列MLC 520S
设备类型设置（发射器和接收器）
包含4x BT-MLC-SO 安装支架，6x BT-MLC-SC 安装支架
应用手指保护
职能
职能启动/重启联锁 (RES)、自动启动/重启、接触器监控 (EDM)
输出
安全相关开关输出 (OSSD) 的数量2 件
安全相关的开关量输出
类型安全相关的开关量输出 OSSD
开关电压高，*小值。18伏
开关电压低，*。2.5 伏
开关电压，典型值22.5 伏
电压类型直流电
负载电感2,000 µH
装载能力1 µF
特性参数
类型4、IEC/EN 61496
SIL3、IEC 61508
SILCL3、IEC/EN 62061
性能等级 (PL)e、EN ISO 13849-1
PFH d2,64E-09 每小时
任务时间20 年，EN ISO 13849-1
类别4、EN ISO 13849
保护区数据
解决14 毫米
保护区高度1,080 毫米
工作范围0.2 ... 6 m
光学数据
光束数108 件
同步发射器和接收器之间的光
光源LED、红外线
波长850纳米
传输信号形状脉冲
LED风险组豁免组（符合 EN 62471:2008）
电气数据
保护电路短路保护，过压保护
性能数据
电源电压 U B24 V，直流，-20 ... 20 %
剩余电流，*值200毫安
剩余电流，典型值2 毫安
安全相关的开关量输出 1
切换原理+24 V 开关
开关元件晶体管，PNP
安全相关的开关量输出 2
切换原理+24 V 开关
开关元件晶体管，PNP
定时
响应时间16 毫秒
联系
连接数2 件
连接 1
功能发射器设备连接
连接类型带连接器的电缆
电缆长度160 毫米
护套材料聚氨酯
电缆颜色黑色的
螺纹尺寸M12
类型男性
材料塑料
引脚数5 针
连接 2
功能接收设备连接
连接类型带连接器的电缆
电缆长度160 毫米
护套材料聚氨酯
螺纹尺寸M12
类型男性
材料塑料
引脚数5 针
防护等级IP 65
防护等级三
TÜV南德意志集团
抗振性50 m/s²
符合标准的振荡测试程序IEC/EN 60068-2-6
抗冲击性98.1 m/s²
符合标准的冲击测试程序EN 60068-2-29
机械数据
尺寸（宽 x 高 x 长）15.4 毫米 x 1,080 毫米 x 32.6 毫米
筑屋材料金属
金属外壳铝
镜头盖材质塑料 / 亚克力
端盖材质塑料
净重5,450 克
外壳颜色黄色，RAL 1021
紧固类型C形安装支架、L形安装支架、O形安装支架
环境数据
环境温度、操作-10 ... 55 °C
环境温度、储存-30 ... 70 °C
相对湿度（非冷凝）15 ... 95 %
LEUZE的安全传感器组件MLC520-S-14-1080
