ZDRR电动O型球阀
结构特点和应用范围
ZDRR型电动O型球阀具有结构简单、 切换迅速、流通能力大、零泄漏等特点。适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油、化工、冶金、轻工等工业自控 领域对气体、液体输送管道中介质的切断或流通。
□型号、规格
型 号 | |
规 格 | DN15～400 |
□技术参数和性能指标

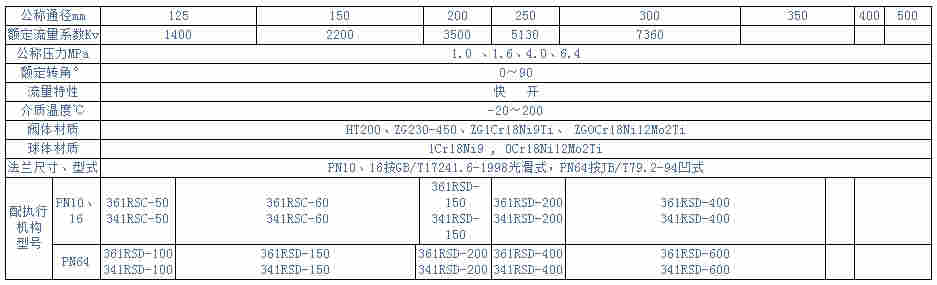

球阀调节机构主要技术参数
注：1、根据现场使用条件，可配防爆型执行机构。
2、可为用户提供GB、ANSI、JPI、JIS、DIN等法兰标准产品，其法兰距按用户需要确定。
3、硬密封式可应用高温型。
注：1、根据现场使用条件，可配防爆型执行机构。
2、可为用户提供GB、ANSI、JPI、JIS、DIN等法兰标准产品，其法兰距按用户需要确定 3、硬密封式可应用高温型。
角行程电动执行机构主要技术参数
类别 | 型号 | 输出力矩N·m | 动作时间S/90° | 转角° | 技术参数 |
普通型 （361为调节 型，341为 开关型） 防爆型 （RX型） | 361RSA-05 | 50 | 17 | 0～90 | 电源：220+10%V a.c. |
361RSB-10 | 100 | 18 | |||
361RSC-30 | 300 | 24 | |||
361RSC-50 | 500 | 42 | |||
361RSC-60 | 600 | 48 | |||
361RSD-100 | 1000 | 30 | |||
361RSD-150 | 1500 | 45 | |||
361RSD-200 | 2000 | 60 | |||
361RSD-400 | 4000 | 120 | |||
361RSD-600 | 6000 | 80 | |||
361RSD-800 | 8000 | 200 |
性能指标 泄漏量：完全切断严密不漏（试验介质为水）。 □外形尺寸（下表为参考值，如有变动以实物为准）
PN10电动O型切断球阀外形尺寸 mm
公称 | L | D | H1 | H2 | H3 | D3 | D1 | R | Y | D2 | W | 重量kg |
15 | 112 | 95 | 48.5 | 120 | 320 | 65 | 225 | 80 | 200 | 260 | 56 | |
20 | 120 | 105 | 51.5 | 120 | 323 | 75 | 225 | 80 | 200 | 260 | 56 | |
25 | 128 | 115 | 55 | 120 | 330 | 85 | 225 | 80 | 200 | 260 | 56 | |
32 | 150 | 135 | 67.5 | 155 | 425 | 100 | 255 | 160 | 225 | 290 | 68 | |
40 | 170 | 145 | 72.5 | 155 | 442 | 110 | 255 | 160 | 225 | 290 | 68 | |
50 | 180 | 160 | 80 | 155 | 452 | 125 | 255 | 160 | 225 | 290 | 68 |
PN16电动O型切断球阀外形尺寸 mm
公称 | L | D | H1 | H2 | H3 | D3 | D1 | R | Y | D2 | W | 重量kg |
15 | 118 | 95 | 48.5 | 120 | 322 | 65 | 225 | 80 | 200 | 260 | 56 | |
20 | 120 | 105 | 51.5 | 120 | 325 | 75 | 225 | 80 | 200 | 260 | 56 | |
25 | 128 | 115 | 55 | 120 | 333 | 85 | 225 | 80 | 200 | 260 | 56 | |
32 | 150 | 135 | 67.5 | 155 | 427 | 100 | 255 | 160 | 225 | 290 | 68 | |
40 | 170 | 145 | 72.5 | 155 | 448 | 110 | 255 | 160 |

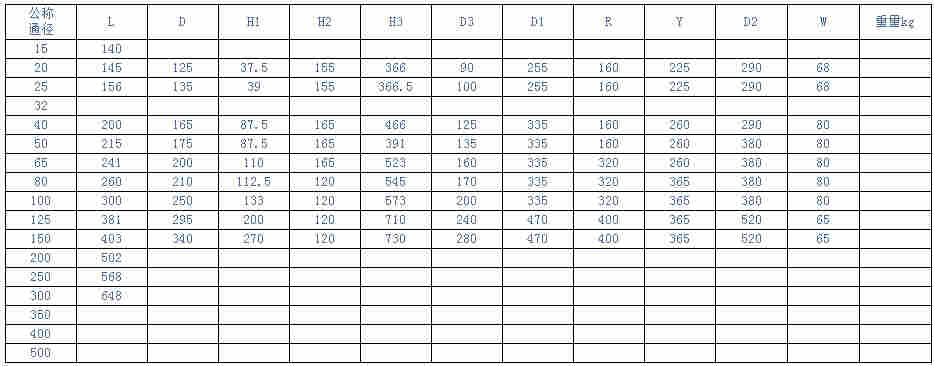

PN64型电动O型切断球阀外形尺寸 mm
