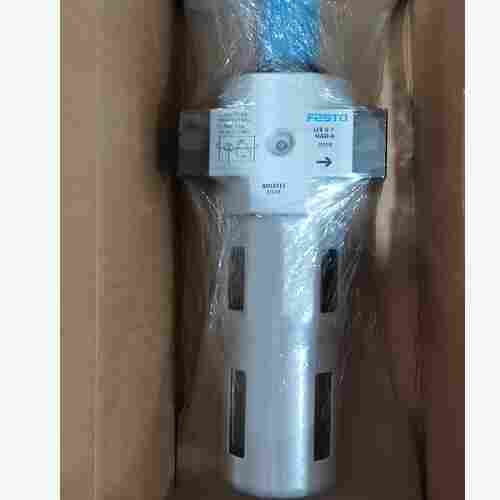

LFR-1/2-D-MIDI-KC-A FESTO气源处理器PDF资料
安装方法
1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位
3、给油器的使用方法:给油器使用JIS K2213输机油(ISO Vg32或同级用油)。加油量请不要过杯子八分满。数字0为油量*小，9为油量*。自9-0位置不能旋转，须顺时针旋转。
气源处理器的组成包括空气过滤器、减压阀和油雾器，有些品 牌的电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能)，便不需要使用油雾器!过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的*保证。三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀(功能与空气过滤器和减压阀结合起来使用一样)。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
控制锁 可锁定旋转手柄
安装位置 垂直 +/-5°
*压力迟滞 0.2 bar
标准标称流量 3150 l/min
工作介质 压缩空气，符合 ISO 8573-1:2010 [-:-:-]
带压力表的过滤减压阀
冷凝容积 43 ml
保护罩 金属保护罩
符号 00991554
压力表（模拟）或压力显示器（数字） 带压力表
工作压力 2 bar ... 12 bar
过滤等级 40 µm
冷凝水排放装置 全自动
结构特点 开关阀
压力调节范围 0.5 bar ... 12 bar
