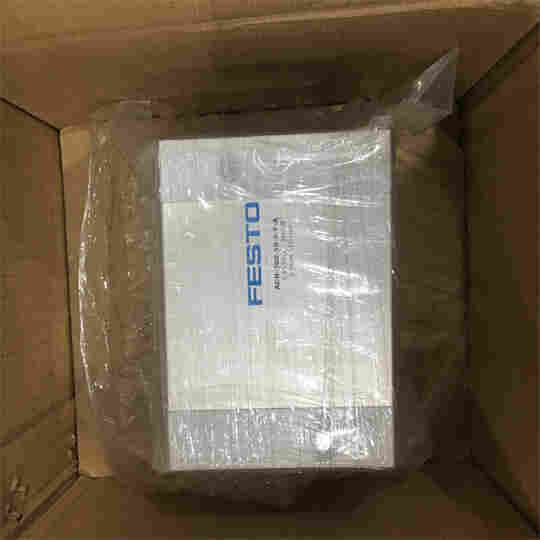

FESTO外螺纹单出活塞杆气缸ADN-125-10-A-P-A-S11
行程1 mm ...500 mm
活塞直径125 mm
基于标准ISO 21287
缓冲两端带弹性缓冲环/垫
安装位置可选
结构特点缸径
活塞杆
缸筒型材
位置检测通过接近开关
派生型防爆保护 (ATEX)
不使用以铜、锌或镍为主要成分的金属。例外情况：钢铁所含的镍、化学镀镍的表面、印刷电路板、电缆、电插头连接器和线圈。
提高运行性能
活塞杆加长外螺纹
活塞杆上的定制螺纹
加长活塞杆
抗扭转
高耐腐蚀等级
恒定慢速运动
低摩擦
双端活塞杆
两端中空活塞杆
耐高温密封件，* 120 °C
激光蚀刻铭牌
一端活塞杆
工作压力0.06 MPa ...1 MPa
工作压力0.6 bar ...10 bar
工作模式双作用
CE （见合格声明）符合欧盟防爆指令 (ATEX)
防爆Zone 1 (ATEX)
ATEX 气体类别II 2G
ATEX 防尘类别II 2D
气体防爆阻燃类型Ex h IIC T4 Gb
Ex h IIC T4 Gb
防尘防爆阻燃类型Ex h IIIC T120°C Db
防爆环境温度-20°C <= Ta <= +60°C
工作介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC0 - 无耐腐蚀能力
2 - 中等耐腐蚀能力
3 - high corrosion stress
油漆湿润缺陷物质（PWIS）符合性VDMA24364-B1/B2-L
VDMA24364 区域 III
环境温度-20 °C ...120 °C
6 bar 时的理论力值，返回行程7069 N
6 bar 时的理论力值，前进行程7069 N ...7363 N
0 mm 行程的移动质量1080 g
每 10 m 行程的附加重量117 g
0 mm 行程的基本重量2880 g
每 10 mm 行程的额外移动质量39 g
安装方式要么：
带通孔
通过内螺纹安装
带附件
气动接口G1/4
材料说明RoHS 合规
盖子材料铝
阳极氧化处理
活塞杆材料高合金钢
缸筒材料精制铝合金
光滑阳极氧化处理
