SMC摆动气缸MRQFS40-75CA-J79W
MRQ系列摆动气缸描述
安装形式 F 杆侧法兰型
尺寸 40 40mm
行程 75 行程 75mm
追记号 C 直进部带气缓冲
摆动角度 A 80°～100°
规格 - 标准规格
磁性开关的型号 J79W 2色显示, 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)
磁性开关的个数 - 摆动:2个;直进:2个
订制规格 - Rc1/8
SMC摆动气缸注意事项:
1. 配管前，必须充分吹除异物，并要使用洁净的压缩空气。
2. 不要用于有腐蚀性流体的氛围中。不要用于多粉尘、水滴、油滴飞溅的场合。
3. 摆缸应在不给油的情况下使用，否则有可能出现爬行现象，硬是用的润滑油。
4. 速度应从低速慢慢调整，不得从高速侧调整。
SMC摆动气缸安装前应先在空载条件下试行，正常后方可安装。
按使用条件选用安装形式，SMC摆动气缸安装时应注意:
A:耳环安装、中间轴销安装，其作用力应处在同一平面内。
B:法兰安装、其作用力与支承中心处在同一轴线上，法兰与支承座的连接应使法兰面承受作用力，而不使其固定锣钉承受拉力。
C:气缸活塞杆不允许承受偏载或横向载荷。长行程气缸，应加支承或导向装置。
SMC气缸使用方法:
(1)气缸正常的工作条件:工作压力0.4~0.6MPa,普通气缸运动速度范围是50~1000mm/s,环境温度5~60°C。在低温下，需采取
防冻措施，防止系统中的水分冻结。除无给油和无润滑气缸外，应注意合理润滑，气动系统中应安装油雾 器。
(2)气缸安装前，应经空载试运行及在1. 5倍高于工作压力下试压，运转正常和无漏气现象方可使用。
(3)气缸接入管道前，必须清除管道内赃物，防止杂物进入气缸内。
摆动气缸型号
MRQB32-01-132
MRQBS32-200CAX-A73L-X10
MRQBS40-100NA-A73HOS
MRQF32-01-52-A80
MRQFS32-75NA-F7NV
MRQBS32-40NA
MRQBS40-30CB-A73HSO
MRQFS32-25NB-A73OS

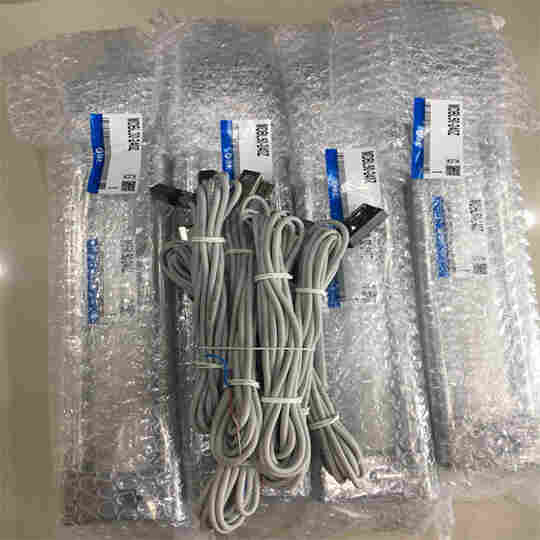

参考图
SMC摆动气缸MRQFS40-75CA-J79W
