PV5G-8-FIG-D-3 使用资料
集成的种类
可能组合的给气、排气、配管方式丰富多彩。
配合用途能够选择*机种。
一般使用
3特殊使用(排气加压方式)
- -般.特殊通用项目
集中排气方式
2种类以上不同压力向1个集成供应时，*适合使 底面配管方式
这是通常使用*多的排气方式，连接在-一起的
用这种方式。
配管时，若不能进行横向配管，则不管是一
集成模块中内部贯通，通过P (给气)气口或R
例:在焊接机器上使用两个活塞气缸进行驱动
部份还是全部均可以进行从集成底板底面的
(排气)气口集中向各个电磁阀给气和排气。
的场合。
配管.
集中方式给气
排气加压类型
2--般使用的应用
排气加压类型使用例
个别排气方式
集中方式.
R1.2 (排气)气口在各个电磁阀上分别独
立，防止了因为背压而造成的邻近气缸的飞出
现象。
集成模块与阀体中间夹入单独排气隔板(CMF1-
排气加压类型电磁阀
R-※)使之实施单独排气。
个别给气方式
P (给气)气口在各个阀上独立，因此集成能
够向集成内的特定阀供应异种压力。
集成模块与阀体中间夹入单独给气隔板(CMF 1-
端子箱(型号:PV5G-DIN-TRM-BOX )
P-※)使之实施单独给气。

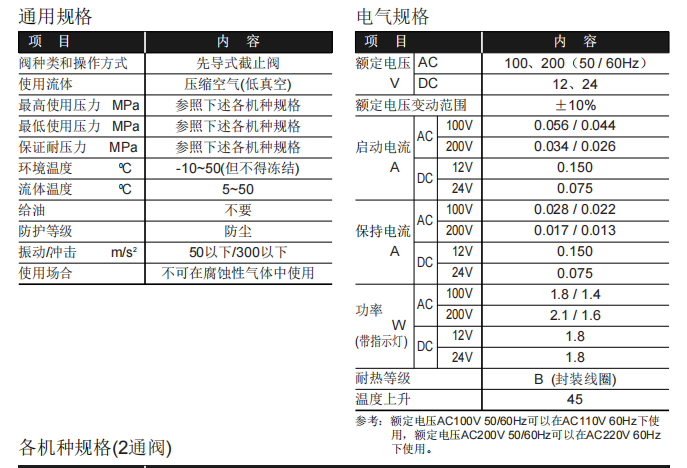

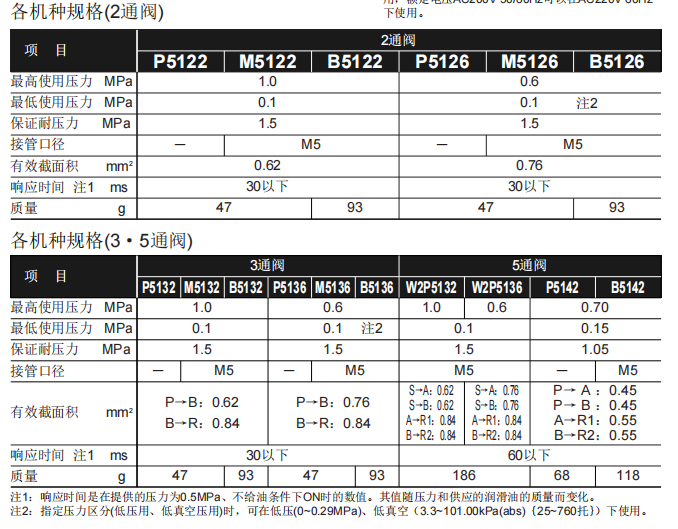

技术数据表
