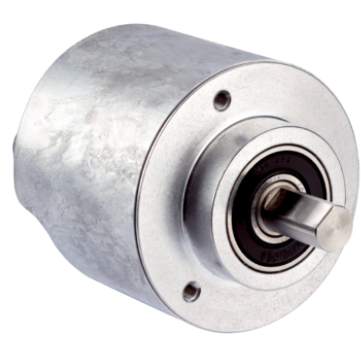

SICK施克*值型编码器AFM60A-BEIB018x12连接类型
性能
每圈步数（*分辨率） 262,144 (18 bit)
误差极限 G 0.03° 1)
重复标准偏差 σr 0.002° 2)
1) 根据 DIN ISO 1319-1，上方和下方误差极限情况取决于安装情况，值适用于对称情况，即上、下方向的偏差量相同.
2) 根据 DIN ISO 55350-13；68.3% 的测得值处于范围内.
接口
通讯接口 EtherNet/IP™
编码器配置 0 x 22
数据传输率
10 Mbit/s
100 Mbit/s
的传输介质 CAT 5e 电缆
初始化时间 6 s
RPI (requested packet interval) 2 ms ... 750 ms
可用诊断数据
*低和*温度
*速度
计数器电源
工作时间计数器电源/启动
用于测量方向变化、动作数量 cw 动作数量 ccw 的计数器
方向变换次数
*低和*工作电压
单圈型和多圈型信号监控
DLR (Device Level Ring) ✔
电气参数
连接类型
插头, 1x, M12, 4 针, 轴向 1)
插座, 2x, M12, 4 针, 轴向 2)
供电电压 10 ... 30 V
功耗 ≤ 3 W (无负荷)
极性反接保护 ✔
MTTFd：危险故障间隔时间 80 年 (EN ISO 13849-1) 3)
型号列举
AFM60A-BDIB018x12
AFM60A-S4IB018x12
AFM60A-BHIB018x12
AFM60A-S1IB018x12
AFS60A-BBIB262144
AFM60A-BBIB018x12
AFS60A-S7IB262144
AFM60A-S6IB018x12
AFS60A-BKIB262144
AFS60A-S5IB262144
AFS60A-BHIB262144
AFS60A-S4IB262144
AFS60A-S1IB262144
AFS60A-BDIB262144
AFM60A-BKIB018x12
AFM60A-S5IB018x12
AFM60A-BFIB018x12
AFM60A-BGIB018x12
AFM60A-S7IB018x12
AFS60A-BCIB262144
AFS60A-BJIB262144
AFS60A-S6IB262144
AFS60A-BFIB262144
