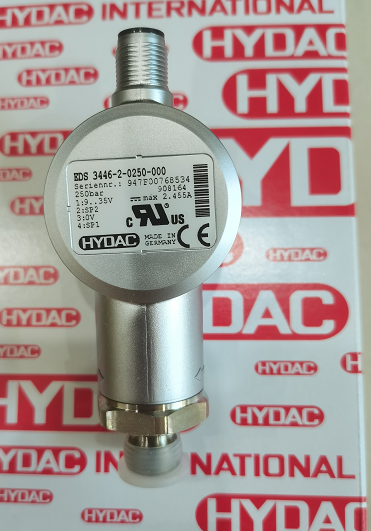

按要求使用的HYDAC压力继电器EDS3446-3-0250-000
HYDAC压力继电器首先用于安全保护时，将压力继电器设置在夹紧液压缸的一端，液压泵启动后，首先将工件夹紧，此时夹紧液压缸的右腔压力升高，当升高到压力继电器的调定值时，压力继电器动作，发出电信号使2YA通电，于是切削液压缸进刀切削。在加工期间，压力继电器微动开关的常开触点始终闭合。若工件没有夹紧，压力继电器2断开，于是2YA断电，切削液压缸立即停止进刀，从而避免工件未夹紧被切削而出事故。
HYDAC压力继电器其实用于控制执行元件的顺序动作时，液压泵启动后，首先2YA通电，液压缸左腔进油，推动活塞方向右移。当碰到限位器(或死挡铁)后，系统压力升高，压力继电器发出电信号，使1YA通电，高压油进入液压缸的左腔，推动活塞右移。这时若3YA也通电，液压缸的活塞快速右移;若3YA断电，则液压缸的活塞慢速右移，其慢速运动速度由节流阀调节。
其实用于控制执行元件的顺序动作时，液压泵启动后，首先2YA通电，液压缸左腔进油，推动活塞方向右移。当碰到限位器(或死挡铁)后，系统压力升高，压力继电器发出电信号，使1YA通电，高压油进入液压缸的左腔，推动活塞右移。这时若3YA也通电，液压缸的活塞快速右移;若3YA断电，则液压缸的活塞慢速右移，其慢速运动速度由节流阀调节。
再次用于液压泵卸荷时，压力继电器不是控制液压泵停止转动，而是控制二位二通电磁阀，将液压泵5输出的压力油流回油箱，使其卸荷。
①调压范围
调压范围指压力继电器能发出电信号的低工作压力和高工作压力的范围。
②灵敏度和通断调节区间
压力升高，接通电信号的压力(开启压力)和复位切断电信号的压力(闭合压力)之差称为压力继电器的灵敏度。为避免压力波动时压力继电器频繁通、断，要求启、闭压力间有一可调的差值称为通断调节区间。
③重复精度
在一定的设定压力下，多次升压和降压过程中，开启压力和闭合压力的差值称为重复精度。 ④升、降压动作时间 压力由卸荷压力升到设定压力，微动开关发出电信号的时间，称为升压动作时间；反之称为降压动作时间。
