keysight N9040B深圳租赁

keysight N9040B深圳租赁

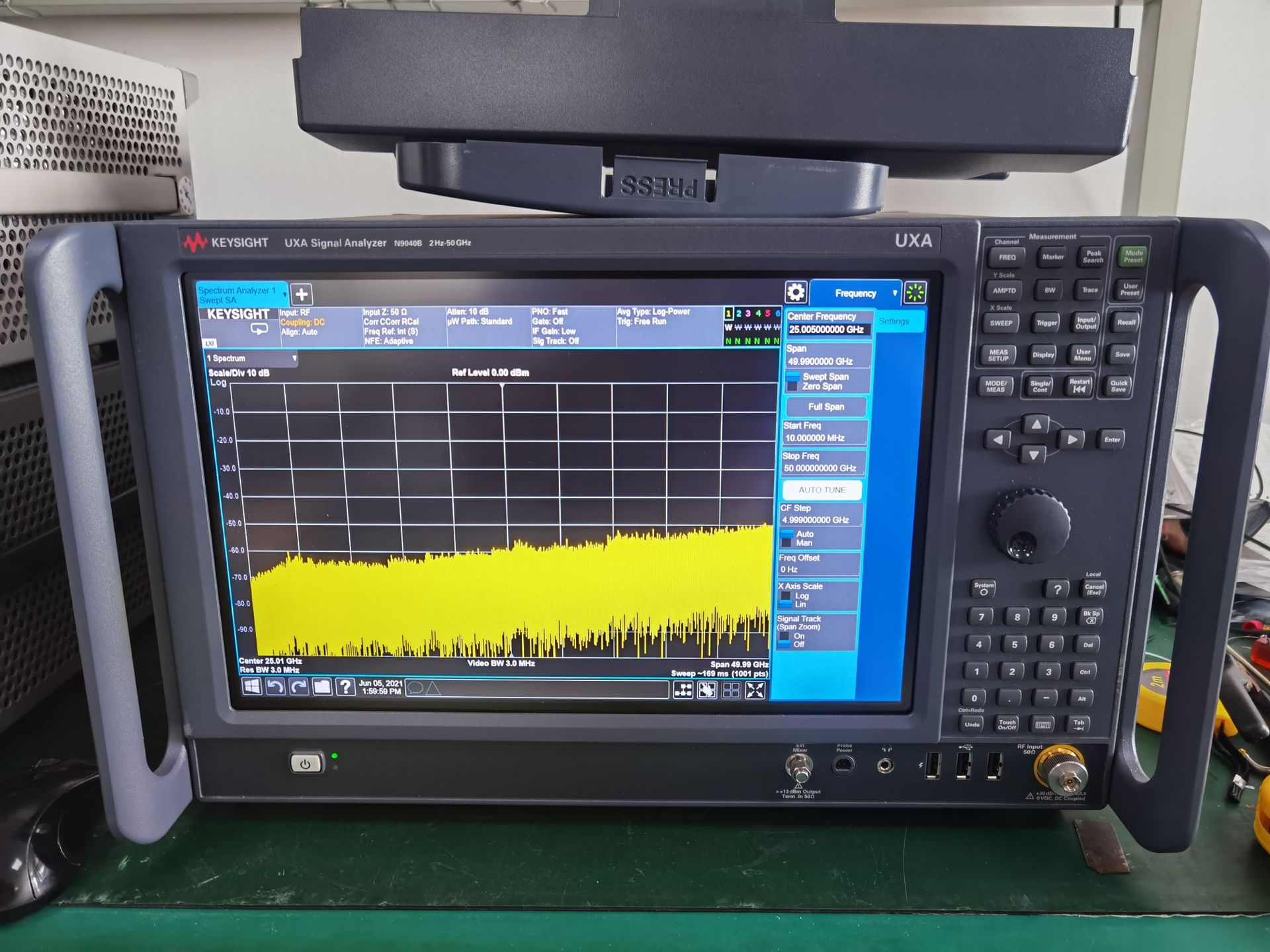

N9040B UXA的性能让您能够表征当今较具挑战性的信号，包括5G、802.11ax/ay、卫星、雷达、电子战等应用中的快速跳频、宽带和瞬态信号。通过优异的相位噪声性能和宽广的无杂散动态范围，您可以了解您的设计纯度。



N9040B UXA信号分析仪的性能让您能够表征当今较具挑战性的信号，包括5G、802 .11ax /ay、卫星、雷达、电子战等应用中的快速跳频、宽带和瞬态信号。通过优异的相位噪声性能和宽广的无杂散动态范围，您可以了解您的设计纯度。keysight N9040B深圳租赁

keysight N9040B深圳租赁

ZVL3


ZVL6
ZVL13
ZVB4
ZVB8
ZVB20
ZVRE
ZNB4
ZNB8
ZNB20
ZNB40
ZNC
ZVA8
ZVA24
ZVA40

Keysight N9040B UXA信号分析仪 主要特性和功能



• 通过为测量较具挑战性的信号提供更宽广（高达 1 GHz）、更深入的视野，查看设计的真实性能
• 利用*的相位噪声性能、78 dBc 无杂散动态范围和 510 MHz 带宽，您可以更好地测量设计的频谱纯度
• 通过是德科技智能混频器可将射频输入频率扩展到 110 GHz，使用其他厂商的混频器可扩展到 THz 级
• 全频段实时频谱分析能够捕获间歇性信号
• 改进的显示平均噪声电平（DANL）低噪声路径有助于捕获更低电平杂散信号
• Keysight PNA微波网络分析仪
  N5222A 10 MHz - 26.5 GHz
  N5224A 10 MHz - 43.5 GHz
  N5225A 10 MHz - 50 GHz
  N5227A 10MHZ-67GHZ
  E8361C 10MHZ-67GHZ
  E8361A 10 MHz - 67 GHz

 keysight N9040B深圳租赁

Keysight N9040B UXA信号分析仪 技术指标

网络分析仪：N5242A(2口)、N5244A、N5242B、N5244B、N5245B、N5247B、N5222A、N5224A、N5225A、N5227A、E5063A(18GHZ)、E5071C(285、485、2K5、4K5)、E5062A、E5061B、E8357A、E8358A、E5071B、N5230A、N5230C、E8362A、E8363A、E8363B、E8363C、E8364A、E8364B、E8364C、E8361A、E8361C
ZVA24、ZVA40、ZVA50、ZVA67、ZNA26.5、ZNA43.5、ZNA50、ZNA67、ZVB8、ZVB40、ZNB8、ZNB20、ZNB40等
另外还频谱分析仪3GHZ-67GHZ：E4443A、E4445A、E4440A、E4446A、E4447A、E4448A；N9010A,N9020A,N9030A，N9000B、N9020B、N9030B、N9040B；FSV13、FSV40、FSVA40、FSP40、FSU40、FSW26、FSW40、FSW50、FSU67



频率	3 Hz 至 50 GHz
频率选件	8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz
分析带宽	1 GHz
带宽选件	25 standard, 40, 255, 510 MHz, 1 GHz
实时带宽	510 MHz
实时带宽选件	255, 510 MHz
1 GHz 时的 DANL	-174 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-136 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-136 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-146 dBc/Hz
体幅度精度	±0.16 dB
三阶截获（TOI），1 GHz 时	+22 dBm
1 GHz 时的三阶动态范围	119 dB
应用??通用	89600 VSA 软件 模拟解调 噪声系数 相位噪声 脉冲 实时频谱分析 MATLAB
应用??蜂窝	GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+
应用??无线连通性	Bluetooth? (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
应用??数字视频	无
性能水平	◆◆◆◆◆◆
标准衰减器衰减范围	70 dB
标准衰减器步进	2 dB
* 截获概率的信号持续时间	3.51 ?s
信掩比 > 60 dB 时的可检测信号持续时间	3.33 ns
无杂散动态范围	78 dBc
多域带宽	255 MHz
显示视图	密度 频谱图 密度频谱图 PvT（功率随时间的变化）频谱 PvT（功率随时间的变化）频谱图 PvT（功率随时间的变化）
触发	FMT（频率模板触发） TQT（时间限定触发） 电平 射频猝发 线路 外置 周期 Density Density Spectrogram PvT (Power vs Time) PvT (Power vs Time) Spectrogram Spectrogram
使用频率模板触发的应用软件	89600 VSA 软件 实时频谱分析仪 Pulse Measurement Application
2 GHz 时的 DANL，不配备前置放大器	-155 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器	-156 dBm/Hz
可用应用	是
台式	是
Real-Time Data Streaming	是

keysight N9040B深圳租赁
