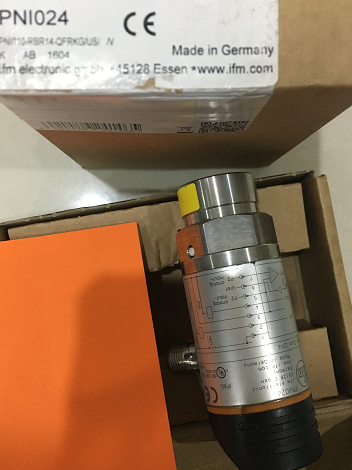

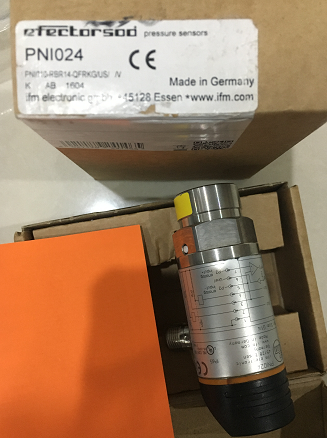

IFM易福门PNI024带模拟输入的压力传感器
产品特征
输出信号 开关信号
测量范围 [bar] 0...10
系统接口 螺纹连接 G 1/4 内螺纹
应用
特殊的性能 镀金触点
应用 用于工业应用
介质 液体和气体介质
介质温度 [°C] -25...80
爆破压力*小值 [bar] 150
抗压强度 [bar] 50
压力 相对压力
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] < 90
绝缘电阻*小值 [MΩ] 100; (500 V DC)
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] < 170
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 [bar] 0...10
开关点, SP [bar] -2.46...10
请注意设定点SP
压差
复原点, rP [bar] -2.5...9.96
注意复原点, rP
压差
设定步距 [bar] 0.02
精度/偏差
特征曲线偏差 [終值的百分比] < ± 0,6
温度变化率 /10 K < ± 0.3
特征值偏差模拟输入 < ± 0.3
温度漂移模拟量输入/10 K < ± 0.1
温度漂移模拟量输入 [°C] 0...80
反应时间
反应时间 [ms] < 3
可编程的延迟时间dS, dr [s] 0, 0,1...50
用于开关量输出的阻尼dAP [s] 0...4
防护等级 III
反相保护 有
开机延迟时间 [s] 0.2
Watchdog集成看门狗电路 有
的输入/输出
输入和输出数 数字输出数量: 2
输入
模拟输入（电流） [mA] 0...20
负载*值 [Ω] 300
模拟输入（电压） [V] 0...10
负载电阻*小值 [Ω] 90000
输出
输出数量 2
输出信号 开关信号
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
软件/编程
开关点调整 编程按钮
参数设定 迟滞/窗口; 常开/常闭; 输出极性; 电流输入/电压输入; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 65
