SICK的槽型缸传感器RZT7-03ZRS-KWB
施克传感器的型号表
RZTE-03ZRS-KP0
RZT7-03ZUS-KU0
RZT7-03ZUS-KW0
RZT7-03ZRS-KU0
RZT7-03ZRS-KW0
RZT7-03ZUS-KUB
RZT7-03ZUS-KWB
RZT7-03ZRS-KUB
RZT7-03ZRS-KWB
RZT7-03ZRS-KWD
技术数据描述
产品特点
圆柱形 T型槽
带转接头的缸型
杆气缸*
拉杆气缸
圆形气缸
材料
外壳 塑料
电缆 PVC
UL 文件编号 NRKH.E181493 & NRKH7.E181493
1) 适合电缆长度：*长 0.3 m.
2) DC.
3) AC.
4) Ub 和 Ta 稳定.
安全技术参数
MTTFD 41,230 年
DCavg 0 %
TM（持续运行时间） 20 年

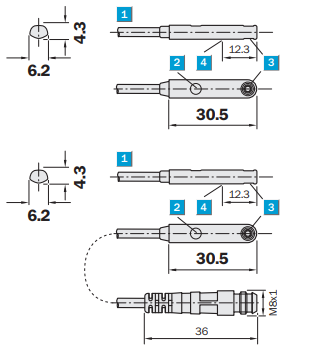

壳体长度 29.5 mm
开关量输出 里德
开关频率 400 Hz
输出功能 常开接点
电气规格 AC/DC 3 线
外壳防护等级
IP65 1)
IP67
1) 根据 EN 60529.
机械/电子参数
供电电压 5 V AC/DC ... 30 V AC/DC
电压下降 ≤ 0.1 V 1)
持续性电流 Ia
≤ 500 mA 2)
≤ 300 mA 3)
开关功率 ≤ 6 W
防护等级 III
响应时间灵敏度典型值 3 mT
典型导轨 10 mm
再现性 ≤ 0.1 mT 4)
开关状态-LED 灯 ✔
极性反接保护 ✔
运行环境温度 –30 °C ... +70 °C
抗冲击与抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm
电磁兼容性 根据 EN 60947-5-2
连接类型 电缆，3 芯, 5 m
连接方式详细信息
导线横截面 0.12 mm²
导线直径 Ø 2.9 mm
弯曲半径 固定式铺设 > 10 x 电缆直径
可移动状态 > 15 x 电缆直径
电缆出线 轴向
