产品简介

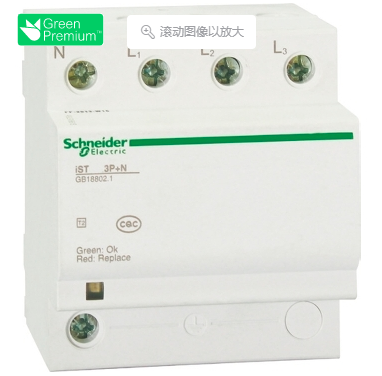

A9L916623 Electric 图片
iST固定式电涌保护器, 3P+N, Imax: 20kA, Uc: 340V
A9L916623
主要信息
产品系列
IST
产品类型
电涌保护器
产品短名
IST 20
极数
3P + N
输出类型
无远程指示信号
电涌保护器应用类型
电源配电网络
接地系统
TT
TN-S
补充信息
电涌保护器试验类别
(Type II)
电涌保护器结构原理及动作特性
MOV
额定工作电压 [Ue]
230/400 V
*持续工作电压 [Uc]
260 V 共模: (N - PE)
440 V 共模: (L - PE)
340 V 差模: (L - N )
maximum [Up] voltage protection level
<1.2 kV 差模 (L - N )
<1.6 kV 共模 (N - PE)
<1.5 kV 共模 (L - PE)
本地信号指示
指示灯 绿色/红色
安装类型
锁定夹锁紧
安装方式
DIN 导轨安装
宽度 （9mm的倍数）
8
高度
81 mm
宽度
72 mm
深度
64 mm
颜色
白色 (RAL 9003)
响应时间
<= 25 ns
接线能力
隧道式端子 上接线或下接线 2.5…35 mm² 单股硬线
隧道式端子 上接线或下接线 2.5…25 mm² 软线
紧固扭矩
3.5 N.m
环境
产品
CQC
IP 保护等级
IP40 前面板:
IP20 接线端:
运行温度
-20…60 °C
贮存环境温度
-40…70 °C
包装单位
包装重量
0.450 kg
包装1高度
1.000 cm
包装1宽度
1.000 cm
包装1长度
1.000 cm
