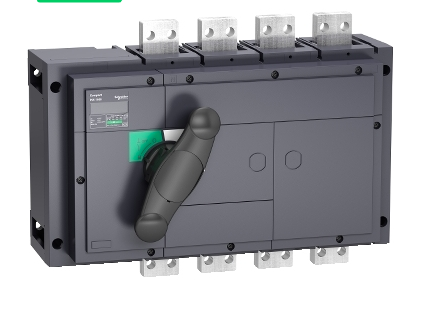

4极负荷开关 施耐德的开关环保功能
的负荷开关31343对应的产品规格
主要信息
产品系列
Compact
产品名称
Compact INS
产品类型
负荷开关
极数
4P
网络类型
DC
AC
网络频率
50/60 Hz
额定工作电流 [Ie]
AC-21A: 630 A AC 50/60 Hz 220/240 V
AC-21A: 630 A AC 50/60 Hz 380/415 V
AC-21A: 630 A AC 50/60 Hz 440/480 V
AC-21A: 630 A AC 50/60 Hz 480 V NEMA
AC-21A: 630 A AC 50/60 Hz 500/525 V
AC-21A: 630 A AC 50/60 Hz 660/690 V
AC-22A: 630 A AC 50/60 Hz 220/240 V
AC-22A: 630 A AC 50/60 Hz 380/415 V
AC-22A: 630 A AC 50/60 Hz 440/480 V
AC-22A: 630 A AC 50/60 Hz 480 V NEMA
AC-22A: 630 A AC 50/60 Hz 500/525 V
AC-22A: 630 A AC 50/60 Hz 660/690 V
AC-23A: 630 A AC 50/60 Hz 220/240 V
AC-23A: 630 A AC 50/60 Hz 380/415 V
AC-23A: 630 A AC 50/60 Hz 440/480 V
AC-23A: 630 A AC 50/60 Hz 480 V NEMA
AC-23A: 630 A AC 50/60 Hz 500/525 V
AC-23A: 630 A AC 50/60 Hz 660/690 V
DC-21A: 630 A DC 126 V 2极串联
DC-22A: 630 A DC 126 V 2极串联
DC-23A: 630 A DC 126 V 2极串联
DC-21A: 630 A DC 250 V 4极串联
DC-22A: 630 A DC 250 V 4极串联
DC-23A: 630 A DC 250 V 4极串联
额定绝缘电压 [Ui]
1000 V AC 50/60 Hz
额定冲击耐受电压 [Uimp]
12 kV
约定发热电流 [Ith]
630 A 在…上 60 °C
闭合容量 [Icm]
330 kA 带有上游保护断路器 690 V AC 在…上 50/60 Hz
75 kA 单独隔离开关 690 V AC 在…上 50/60 Hz
额定工作电压 [Ue]
690 V AC 50/60 Hz
250 V DC
隔离功能
适用
触点位置指示
有
可视断点
无
污染等级
3
补充信息
控制类型
直接前转柄
手柄颜色
黑色
安装类型
固定式
安装方式
底板安装
导轨安装
连接方式-上端
前连接
连接方式-下端
前连接
*功率
AC-23: 250 kW 在…上 220/240 V AC 50/60 Hz
AC-23: 400 kW 在…上 380/400 V AC 50/60 Hz
AC-23: 500 kW 在…上 415 V AC 50/60 Hz
AC-23: 560 kW 在…上 500/525 V AC 50/60 Hz
AC-23: 710 kW 在…上 660/690 V AC 50/60 Hz
额定负载
持续运行
间歇负载级别
等级 120 - 60 %
额定短时耐受电流 [Icw]
10 kA 在 20 s 符合 IEC 60947-3
20 kA 在 3 s 符合 IEC 60947-3
35 kA 在 1 s 符合 IEC 60947-3
42 kA 在 0.8 s 符合 IEC 60947-3
50 kA 在 0.5 s 符合 IEC 60947-3
8 kA 在 30 s 符合 IEC 60947-3
机械寿命
5000 次
电气寿命
AC-21A: 1000 次 220/240 V AC 50/60 Hz
AC-21A: 1000 次 380/415 V AC 50/60 Hz
AC-21A: 1000 次 440/480 V AC 50/60 Hz
AC-21A: 1000 次 480 V AC 50/60 Hz 符合 NEMA
AC-21A: 1000 次 500/525 V AC 50/60 Hz
AC-21A: 1000 次 660/690 V AC 50/60 Hz
AC-22A: 1000 次 220/240 V AC 50/60 Hz
AC-22A: 1000 次 380/415 V AC 50/60 Hz
AC-22A: 1000 次 440/480 V AC 50/60 Hz
AC-22A: 1000 次 480 V AC 50/60 Hz 符合 NEMA
AC-22A: 1000 次 500/525 V AC 50/60 Hz
AC-22A: 1000 次 660/690 V AC 50/60 Hz
AC-23A: 1000 次 220/240 V AC 50/60 Hz
AC-23A: 1000 次 380/415 V AC 50/60 Hz
AC-23A: 1000 次 440/480 V AC 50/60 Hz
AC-23A: 1000 次 480 V AC 50/60 Hz 符合 NEMA
AC-23A: 1000 次 500/525 V AC 50/60 Hz
AC-23A: 1000 次 660/690 V AC 50/60 Hz
DC-21A: 1000 次 125 V DC 2极串联
DC-22A: 1000 次 125 V DC 2极串联
DC-23A: 1000 次 125 V DC 2极串联
DC-21A: 1000 次 250 V DC 4极串联
DC-22A: 1000 次 250 V DC 4极串联
DC-23A: 1000 次 250 V DC 4极串联
相间距
70 mm
高度
300 mm
宽度
410 mm
深度
146.5 mm
产品净重
18 kg
环境
符合标准
IEC 60947-1
IEC 60947-3
产品
KEMA-KEUR
IP 保护等级
IP40 符合 IEC 60529
IK 保护等级
IK07 符合 EN 50102
运行温度
-25…70 °C
贮存环境温度
-50…85 °C
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
18.939 kg
包装1高度
20 cm
包装1宽度
33 cm
包装1长度
43 cm
