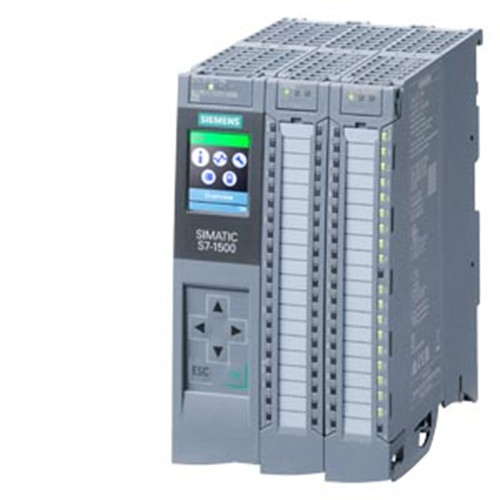

S7-1500R系列6ES7513-1RL00-0AB0中央处理器
一般信息
产品类型标志 CPU 1513R-1 PN
硬件功能状态 FS01
固件版本 V2.9
产品功能
I&M 数据 是的; I&M0 至 I&M3
时钟同步模式 不
附带程序包的
STEP 7 TIA 端口，可组态 / 已集成，自版本 V17 (FW V2.9) / V16 (FW V2.8) / V15.1 (FW V2.6)
显示
屏幕对角线 [cm] 3.45 cm
操作元件
按键数量 6
运行模式开关 1
电源电压
额定值 (DC) 24 V
允许范围，下限 (DC) 19.2 V
允许范围，上限 (DC) 28.8 V
反极性保护 是的
电源和电压断路跨接
停电/断电跨接时间 5 ms
输入电流
耗用电流（额定值） 0.7 A
接通电流，*值 1.9 A; 额定值
I²t 0.02 A²·s
功率损失
功率损失，典型值 5.7 W
存储器
SIMATIC 存储卡插槽数量 1
需要 SIMATIC 存储卡 是的
工作存储器
集成（用于程序） 300 kbyte
集成（用于数据） 1.5 Mbyte
装载存储器
插拔式（SIMATIC 存储卡），*值 32 Gbyte
缓冲
免维护 是的
CPU-处理时间
对于位运算，典型值 80 ns
对于字运算，典型值 96 ns
对于定点运算，典型值 128 ns
对于浮点运算，典型值 512 ns
CPU-组件
元素数量（数） 4 000; 程序块 (OB、FB、FC、DB) 和 UDT
DB
编号范围 数字条：1 至 59999
容量，*值 1.5 Mbyte; 如果模块访问未经优化，数据库的*容量为 64 KB
FB
编号范围 0 ... 65 535
容量，*值 300 kbyte
FC
编号范围 0 ... 65 535
容量，*值 300 kbyte
OB
容量，*值 300 kbyte
可用循环 OB 数量 100
时间报警 OB 数量 20
延迟报警 OB 数量 20
唤醒警告 OB 数量 20
过程报警 OB 数量 50
启动 OB 数量 100
异步错误 OB 数量 4
同步错误 OB 数量 2
诊断报警 OB 的数量 1
