图尔克大车校正限位传感器NI100U-K90SR-VP4X2
技术数据
型号 NI100U-K90SR-VP4X2
货号 1625834
额定开关距离 100 mm
安装方式 非齐平, 可部分嵌入安装
安全工作距离 ≤ (0.81 x Sn) mm
重复精度 ≤ 2 %满量程
温度漂移 ≤ ± 10 %
≤ ± 15 %, ≤ ‐25 °C v ≥ +70 °C
磁滞 3…15 %
工作温度 -30…+85 °C
工作电压 10…65 VDC
余波 ≤ 10 % Uss
直流额定工作电流 ≤ 200 mA
空载电流 ≤ 15 mA
漏电流 ≤ 0.1 mA
隔离测试电压 ≤ 0.5 kV
短路保护 是 / 循环
Ie时的压降 ≤ 1.8 V
断路/反极性保护 是 / 是
输出性能 4线, 互补触点, PNP
防护等级 ÷
开关频率 0.25 kHz
设计 方型, K90SR

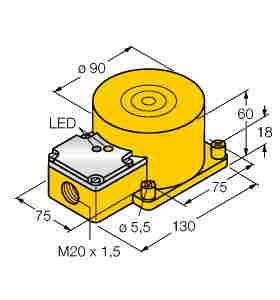

尺寸 130 x 75 x 60 mm
外壳材料 塑料, PBT-GF30-V0
感应面材料 PBT-GF30-V0
电气连接 端子室
特点
■方型外壳，厚度60 mm
■塑料, PBT‐GF30‐V0
■全金属检测衰减系数恒为1
■增长开关距离
■防护等级IP68
■抗磁场干扰
■温度范围扩大
■自动补偿可防预衰减
■可以单面安装
■4线直流, 10…65 VDC
■可转换触点,pnp输出
■接线端子
电感式传感器采用无磨损和非接触的设计方
式来检测金属物体。由于它特殊的多线圈的设
计，使得uprox+传感器拥有相当多的优势。它
们拥有*的开关距离、*的灵活性和操作
可靠性以及高效的标准化，尽显*不凡。
夹紧能力 ≤ 2.5 mm2
防震动性 55 Hz (1 mm)
防冲击性 30 g (11 ms)
防护等级 IP68
MTTF 874 年 符合SN 29500 (Ed.99) 40 °C
工作电压指示 LED指示灯, 绿
开关状态指示 LED指示灯, 黄
可供货 电缆防水接头
设计方型
结构尺寸130 x 75 x 60 mm, K90SR
额定开关距离100 mm
安装方式非齐平
工作电压10…65 VDC
开关元件功能互补触点
输出性能PNP
电气连接端子室
外壳材料塑料
外壳材料PBT-GF30-V0
*低环境温度-30
*环境温度85
防护等级IP68
特殊特性uprox+， 因素 1， 抗磁场干扰
