易安装BOSCH先导式减压阀DR20-5-5X/100Y
产品型号:
821303812
0822 344010
822008201
0822010429 的密封
822010531
822010541
822010721
822010764
822010766
822032202
822120007
822121002
822233037
822341006
822344504
停产被完全替代
应用参数:
先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。

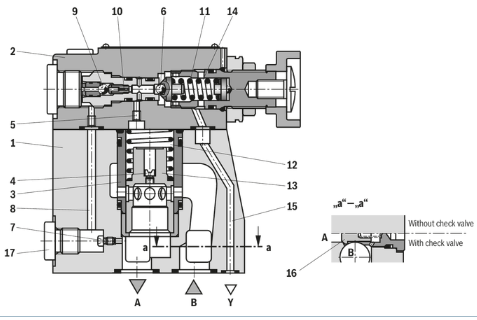

这种减压阀主要由带主阀芯的主阀和带调整类型的先导阀组成。
当通道 A 内的压力和弹簧的设定压力处于平衡状态时，即达到所需的降低压力。
弹簧腔中的先导油始终在外部通过控制油路 (15) 回流至容器中。
不同的形式有不同的具体工作原理。但的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。但一般减压阀都要求进出口压差必须≥0.2Mpa。
为了能够顺利从通道 A 流回通道 B，可以选择安装一个单向阀 (16)。
通过压力计接口可以控制通道 A 中降低的压力
阀门在静止位置时处于打开状态。液压油顺畅地由通道 B 经主阀芯流向通道 A。通道 A 内产生的压力作用于主阀芯底部。同时，通过主阀芯弹力侧的喷嘴和先导阀中滚珠处的通道产生压力。压力同样也会通过喷嘴、控制油路、单向阀和喷嘴作用于滚珠 。视弹簧的设置而定，在滚珠前、在通道和弹簧腔中产生的压力将调节活塞保持在打开位置。通道 B 中的液压油可以顺畅地经主阀芯流向通道 A，直到通道 A 中产生的压力过弹簧的设定值并将滚珠打开。调节活塞沿着关闭方向移动。
