一、概述
（1）矢量网络分析仪是“激励—响应”测试系统
（2）表征射频和微波器件的正向和反向特性：当射频微波信号从左到右或从右到左通过被测器件时，测量被测器件反射的信号和传输的信号相对于输入信号在幅度和相位上的变化
（3）定量表示线性幅度和相位的变化
（4）扫频测量，速度极快
（5）可以得到非常的测量结果
（6）既可以做频域测量也可以做时域分析
（7）扩展应用种类多：天线测试，材料测试，信号完整性测试…
二、可以用矢量网络分析进行测试的器件的种类和用户分布
（1）射频微波器件制造商
（2）无线通信系统制造商
（3）科研所和高等校
（4）军工科研单位和生产企业
（5）各种工业材料
（6）农业、食品、医疗机构
三、常见术语
（1）阻抗
（2）S参数
（3）回波损耗
（4）增益
（5）史密斯圆图
（6）群时延
（7）反射系数
（8）插入相位
（9）驻波比
四、S参数的含义
S11 = 前向反射系数（输入匹配）
S22 = 反向反射系数（输出匹配）
S21 = 前向传输系数（增益或损耗）
S12 = 反向传输系数（隔离度）
虽然人们惯于用分贝数（dB）来表示S参数的大小，但是本质上它被测器件的小信号线性参数，是既有幅度又有相位信息的量
五、专为满足从研发到制造的严格要求而设计

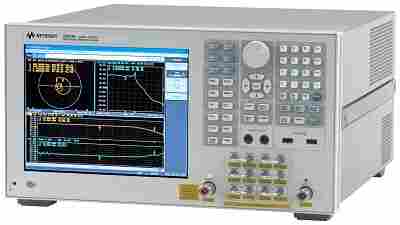

Keysight E5072A 矢量网络分析仪包含可配置的测试仪，可以探测内部信号源、接收机、桥接和分析仪测试端口之间的信号路径。 这种直接探测能力不仅可以提高仪器灵敏度，还能添加元器件或外设来满足各种应用的需求。 E5072A 具有优异的通用性、速度和精度，适用于对无源和有源元器件（如天线、滤波器和大功率放大器）进行完整的性能表征。
在真实条件下表征器件需要进行大功率测量。 如果网络分析仪的测试端口连接了外部放大器和衰减器，进行这样的测量会非常麻烦。 E5072A 的测试端口可以提供* +20 dBm 的功率，因此减少了使用外部电源的需求。如果要进行 +20 dBm 以上的测量，E5072A 的可配置测试仪能够提供直接的信号源和接收机路径，从而简化使用外部器件时的测试设置和误差校正。
