产品介绍
施迈赛EX-AZM 161CC-12/12RK电磁安全锁的设计意图在于：结合机器的控制部件（如自动防故障延时、防故障静态监控等），防止可移动安全防护装置，如围栏、铰链或门，在危险条件尚未排除的情况下（如运行时）被开启。这些电磁安全锁也用于开启防护装置，以表示生产过程中未经允许不得进入的情况。
设计及操作方式：
AZN系列电磁安全锁，带联锁装置的开关元件不是物理连接到操动件上，而是在切换时功能性地连接或分离。当安全保护在未锁定状态下打开时，操动件与基单元分离。在该过程中，常闭触点是肯定打开的，常开触点闭合。
互锁由紧固螺栓/锁紧螺栓实现。此锁紧螺栓锁定操动件，使其不能从联锁中取出。仅当将操动件插入联锁装置，且锁紧螺栓处于锁定位置时，机器才能被控制。这通过对锁紧螺栓的触点监控来保证。
有两种联锁方式。“通电解锁”原理是锁紧螺栓被弹簧推到位置。当解除联锁线圈通电时，联锁被解除并打开NC触点。此时可打开防护设备。用于“ 通电上锁”1) 操作模式颠倒。
电磁安全锁EX-AZM 150, 161，170和415，具备防错误锁定功能。根据单元的类型，可以对操动件进行独立编码。
电磁安全锁可以安装在任何需要的安装位置。电磁安全锁的防护等级为IP 54、IP 65 或 IP 67。
发货范围
包含在发货中操动件需单独订货括防爆螺纹电缆接头和螺塞

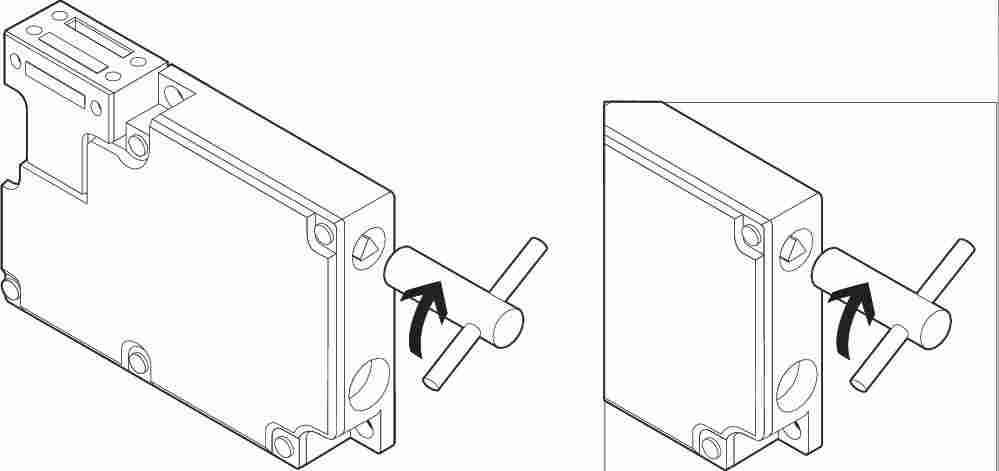

注（手动解锁）用于维护，安装，等等
使用M5三角钥匙来进行手动解锁，可作为附件

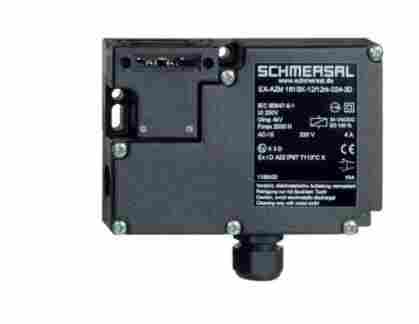

产品图片
标准
EN 60947-5-1
操动方向数量3
辅助触点数量2
安全触点数量4
安全评估标准EN ISO 13849-1
任务时间20 年
安全评估 - 安全输出
B10D 常闭触点（NC）
2,000,000 操作
作用原理机电
外壳材料塑料，玻璃纤维加固热塑塑料，自熄灭
触点材料，电气银
毛重450 g
体数据 - 产品特性
通电解锁是
手动解锁是
终端连接器笼式接线夹
电缆接头截面，小5 mm
电缆接头截面，大10 mm
线缆截面，小1 x 0.75 mm²
电缆截面，大1 x 1.5 mm²
注（电缆截面）所有的电缆截面表示包括了导线和线耳

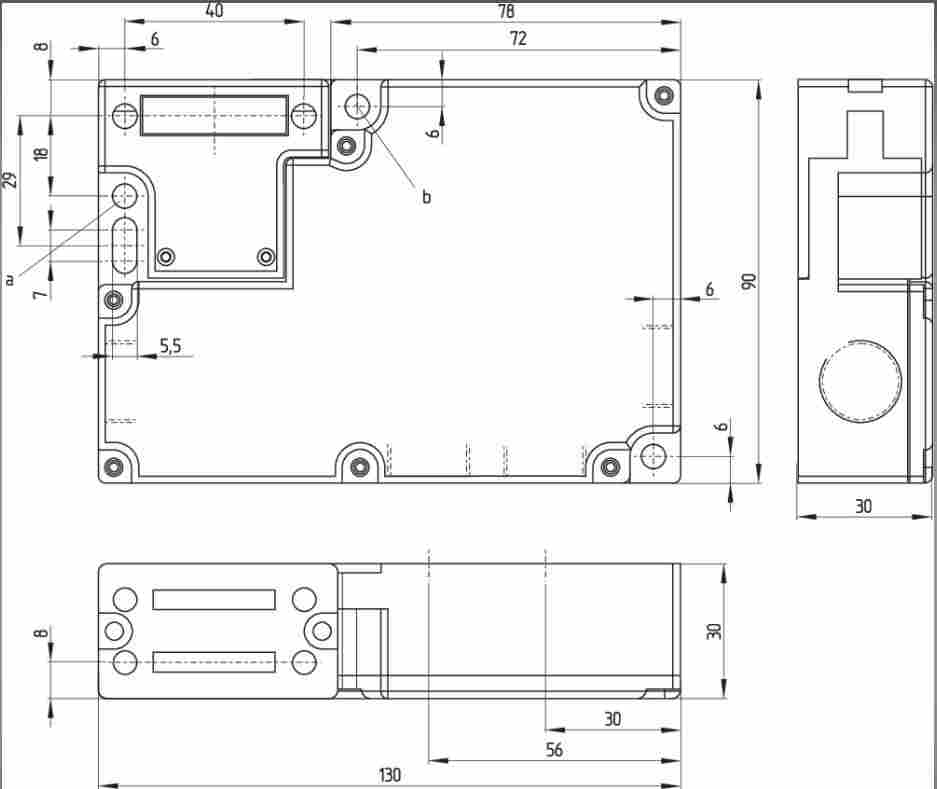

机械参数 - 尺寸
传感器长度30 mm
传感器高度114 mm
环境条件防护等级IP67
机械参数
机械寿命，少1,000,000 操作
操动方向上的操动件动作5.5 mm
冲击能量，大1 J
锁定力30 N
肯定断开行程10 mm
肯定断开操作力，小20 N
操动速度，大1 m/s
环境温度，小-10 °C
环境温度，大+50 °C
额定绝缘电压 Ui250 V
额定冲击耐受电压 Uimp4 kV
电气参数
额定控制电压24 VAC
额定控制电压24 VDC
应用类别 AC-15230 VAC
