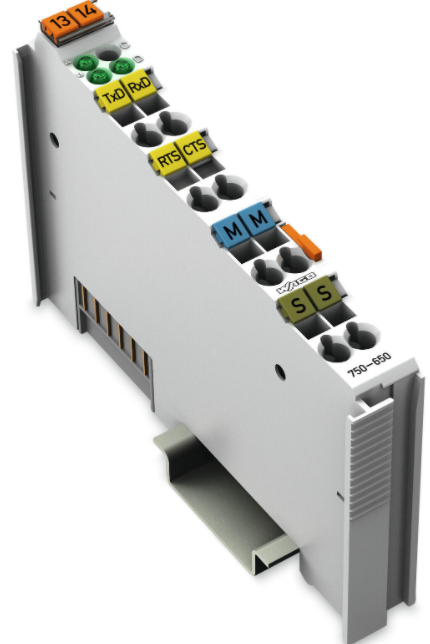

WAGO万可模块750-650详解
此I/O模块的串行接口连接到RS-232-C接口装置。
接口的运行符合TIA/EIA-232-F, CCITT V.28/DIN 66259-1标准。
所连接的设备通过现场总线适配器直接与控制单元通信。通信通道运行时独立于上层现场总线系统，且支持*9600 baud的全双工通信。
凭借信号电隔离，该RS 232接口具有较高的抗干扰性。
屏蔽端可直接与DIN导轨相连。
特定设备 位偏移：< 3 %; RS-232-C 线缆长度(*)：15 m
信号类型 RS-232
波特率 9.6 kBd
传输通道 1 TxD / 1 RxD,全双工
数据宽度 1 x 24位输入/输出(3字节用户数据)；1 x 8位控制/状态
更多
接线参数
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 inch
Geometrical Data
宽度 12 mm / 0.472 inch
高度 100 mm / 3.937 inch
深度 69.8 mm / 2.748 inch
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inch
机械参数
安装方式 DIN-35型导轨
材料参数
颜色 light gray
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 1.011MJ
重量 49g
一致性标志 CE
Environmental Requirements
允许环境温度(运行时) 0 … +55 °C
允许环境温度(储存) -25 … +85 °C
防护类型 IP20IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
