德国费斯托DFSP系列阻挡气缸的结构与特点
产品介绍

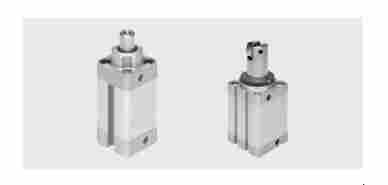

DFSP-16-
575166
DFSP-Q-16-15-DF-PA576069 M608
带或不带抗扭转装置，带或不带内螺纹的套筒设计型式
带抗扭转装置的滚柱设计型式
结构紧凑
行程
5 mm ... 15 mm
活塞直径
16 mm
缓冲
两端带弹性缓冲环/垫
安装位置
可选
工作模式
双作用
单作用
拉动
结构特点
缸径
活塞杆
带滚轮的活塞杆
缸筒型材
缸筒型材
非旋转
非旋转
位置检测
通过接近开关
派生型
抗扭转活塞杆
扭矩/导向保护
扁平活塞杆
圆形活塞杆
工作压力
0.1 MPa ... 1 MPa
工作压力
1 bar ... 10 bar

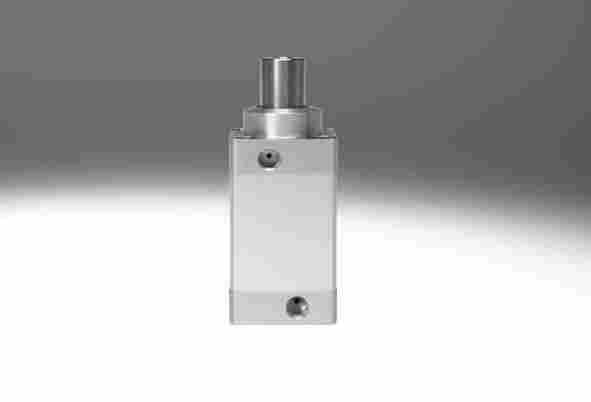

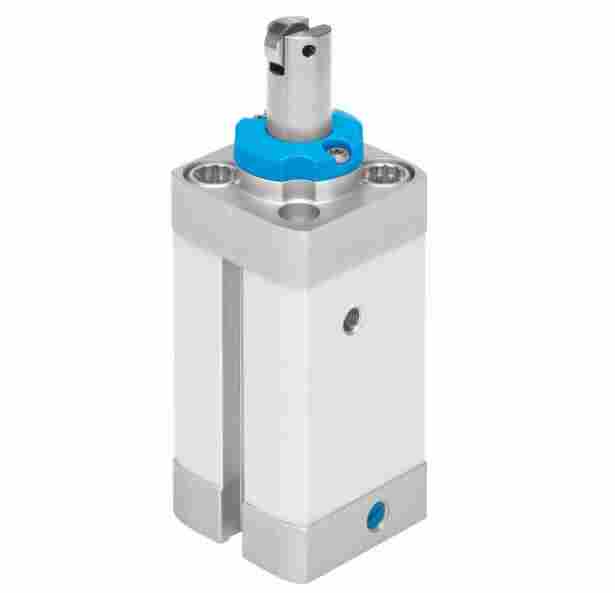

产品图片
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
环境温度
-10 °C ... 80 °C
*周期频率
5 Hz
安装方式
要么：
带通孔
通过内螺纹安装
带附件
气动接口
M5
材料说明
RoHS 合规
有环螺钉材料
高合金不锈钢
盖子材料
精制铝合金
阳极氧化处理
密封件材料
TPE-U(PU)
活塞杆材料
高合金不锈钢
滚子材料
镀锌钢
缸筒材料
精制铝合金
光滑阳极氧化处理
概览
• 类型：
– 柱销
– 柱销，带内螺纹
– 滚轮
• 单作用，拉
• 双作用，带弹簧，拉
• 双作用，不带弹簧
• 带或不带抗扭转
• 结构紧凑
• 传感器沟槽位于 3 个侧面
• 缓冲特性非常好，活塞杆导向坚固，使用寿命长
• 快速方便地设置传送装置
• 可安全阻挡*重量为 90 kg的工件托盘、栈板和包装箱
• 通过集成的接近开关感测，节省空间
德国费斯托DFSP系列阻挡气缸的结构与特点
