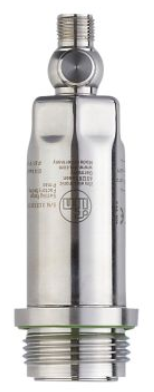

相关知识爱福门电子压力传感器PM1708
耐用的不锈钢外壳，适用于食品和饮料工业
卫生的齐平设计
抗强效清洗剂的高压清洗
耐高温，高防护等级
输出信号 模拟信号; IO-Link; (可配置)
测量范围
-0.0125...0.25 bar
-12.5...250 mbar
-0.182...3.626 psi
-1.25...25 kPa
系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能 镀金触点
测量元件 陶瓷电容式压力测量元件
温度监控 否
应用 可齐平安装，适用于食品饮料行业
介质 粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C] -25...125; (150 max. 1h)
爆破压力*小值
30000 mbar
435 psi
3000 kPa
抗压强度
6000 mbar
84 psi
600 kPa
耐真空 [mbar] -1000
压力 相对压力
齐平安装 有
允许工作压力的*值（用于应用程序符合CRN标准） [bar] 10
电气数据
工作电压 [V] 18...30 DC
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
测量原理 流体静力学的
Watchdog集成看门狗电路 有
2-线
电流损耗 [mA] 3.5...21.5
开机延迟时间 [s] 1
3-线
电流损耗 [mA] < 45
开机延迟时间 [s] 0.5
的输入/输出
输入和输出数 模拟输出数量: 1
输出
输出数量 2
输出信号 模拟信号; IO-Link; (可配置)
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程)
负载*值 [Ω] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
用于模拟量输出的阻尼 (dAA) [s] 0...4
2-线
阶跃函数响应时间 模拟输出 [ms] 30
3-线
阶跃函数响应时间 模拟输出 [ms] 7
接口
短路保护 有
过载保护 有
测量/设定范围
测量范围
-0.0125...0.25 bar
-12.5...250 mbar
-0.182...3.626 psi
-1.25...25 kPa
测量值起点
-12.5...200 mbar
-0.182...2.9 psi
-1.25...20 kPa
测量值终点
37.5...250 mbar
0.544...3.626 psi
3.75...25 kPa
设定步距
0.1 mbar
0.002 psi
0.01 kPa
出厂设定
ASP = 0.0 mbar
AEP = 250 mbar
精度/偏差
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,2; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1)
线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,15; (0...70 °C)
反应时间
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
外形 Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式 否
必需的mater port type A
模拟过程数据 3
处理周期*小值 [ms] 3.2
支持的DeviceID
运行方式
DeviceID
出厂证书可在www.factory-certificate.ifm下载
UL
UL编号
J021
机械技术数据
默认
669
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 68; IP 69K
/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN EN 60068-2-27
50 g (11 ms)
抗震
DIN EN 60068-2-6
20 g (10...2000 Hz)
注意许可证
重量 [g] 305.55
原材料 不锈钢(1.4404 / 316L); PBT
材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命 1亿
拧紧扭矩 [Nm] 35
系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 触头: 镀金的
