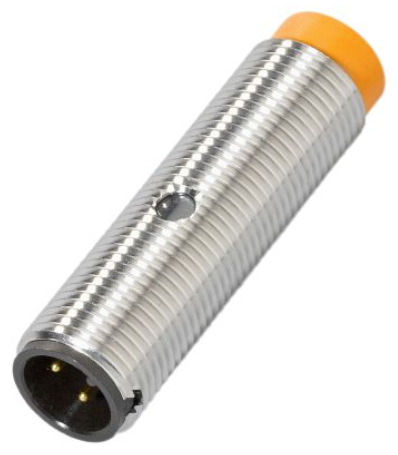

IFM电感式接近开关IF5545相关数据
极小的外壳
用于空间受限的情况
极高的开关频率
工作温度范围大
坚固的金属外壳，适用于严苛的工业环境
产品特征
电气设计 PNP
输出功能 常闭
感应距离 [mm] 4
外壳 螺纹结构
尺寸 [mm] M12 x 1 / L = 43
电气数据
工作电压 [V] 10...36 DC
电流损耗 [mA] 15; (24 V)
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比] 3...15
开关点偏移 [Sr的百分比] -10...10
工作条件
环境温度 [°C] -25...80
外壳防护等级 IP 67
/测试
防护等级 III
反相保护 有
输出
电气设计 PNP
输出功能 常闭
开关量输出DC电压降*值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 150
开关频率DC [Hz] 1500
短路保护 有
短路保护类型 脉冲
过载保护 有
监控范围
感应距离 [mm] 4
实际感应距离 Sr [mm] 4 ± 10 %
工作距离 [mm] 0...3.25
精度/偏差
EMC电磁兼容
EN 60947-5-2
外壳 螺纹结构
安装 非齐平安装
尺寸 [mm] M12 x 1 / L = 43
螺纹代号 M12 x 1
原材料 黄铜 白青铜-镀层; 感应面: PC
EN 55011
等级B
UL
Ta
-25...80 °C
Enclosure type
Type 1
电源
Limited Voltage/Current
文件数量UL
E174191
机械技术数据
重量 [g] 25.8
显示器/操作件
显示
开关状态
1 x LED, 黄色
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接 - 插头
接口 接插件: 1 x M12
