库号：M269404

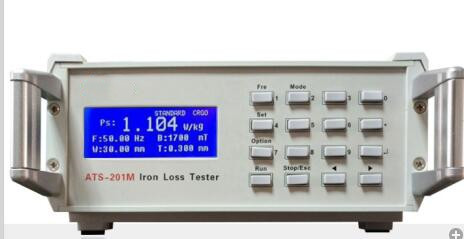

硅钢片铁损测量仪ATS-201M产品点：
新款ATS-201M硅钢片铁损测量仪，是ATS-200M铁损测试仪的升级型号，主要点如下：
1. 采用3.5寸明亮液晶屏显示，解决了屏闪问题；
2. 对于测试结果的数值，提高了直读性和稳定性；
3. 面板升级为16键键盘，具备复用功能，使操作更加人性化；
4. 磁感设定范围三个存储点Bm1、Bm2、Bm3均提升为500-2500mT；
5. 对测头作了进一步性能升级，小可以测试宽度＞5mm的原材料和冲压后的片材；
6. 新增加了自检功能，可以对随机附带的标样片进行校准操作，使测量数值更精*。
二、硅钢片铁损测量仪ATS-201M产品特点：
1. 适合电机、变压器，在原料采购或生产现场，用于快速检测硅钢片的品质，也可对裁片后的硅钢片进行品质检测。
2. 该仪器参照国标GB/T13789-92中的测量方法，采用单片机控制和A/D、D/A相结合，内置正弦波励磁电源，直接显示铁损Ps值（W/kg），磁场Hm值（A/cm）或磁感Bm值（T）。
3. 通过选配测量软件，组成硅钢片自动测量仪，可自动测量硅钢片的Ps(B)损耗曲线、Ps(H)损耗曲线和B(H)磁化曲线。
4. 适用于测量各种厚度的冷轧取向、无取向和热轧的硅钢片。
5. 可选择定B或定H测量，定B测量Ps时保持磁通正弦，有效消除谐波影响。
6. 测试结果不含铜损，确保铁损测量更真实。
7. 测试探头加入空气磁通补偿线圈，确保测试结果更准确。
8. 三个Bm测试点和三个Hm测试点可供用户自由设定，关机后设定数据不丢失。
9. 可根据测试数据，在坐标纸上手工绘制Ps(B)损耗曲线、Ps(H)损耗曲线、B(H)磁化曲线。
10. 可通过RS232接口与计算机连接，选配自动测量软件（需另购），功能强大。
11. 仪器的校准：样片上有数据直接比对，样片上也画出了具体测试的位置。
三、参数：
供电方式
交流220V±10% 50Hz，1A
显示方式
3.5寸明亮液晶显示
测试频率
50Hz、60Hz自由选择
测量模式
定B和定H二种测量模式
磁感设定范围(定B测量)
Bm1:500-2500mT；
Bm2:500-2500mT；
Bm3:500-2500mT；
磁场设定范围(定H测量)
Hm1:500-9999A/m；
Hm2:500-9999A/m；
Hm3:500-9999A/m；
厚度设定范围
0.1-0.50mm
铁损值测量范围(P)
0-19.99W/kg
硅钢片尺寸要求
简易探头≥5*20mm,表面平整；
标准探头30*100mm。
测试重复性
±1%(恒温环境同一条件下)
测试准确度
简易探头：5%
标准探头：铁损(Ps)3%(按方圈样品折算)；磁感(Bm)2%
显示刷新率
3次/秒
外形尺寸
金属机箱: 235*90*330mm(宽*高*深)
重量
4.5kg
四、装箱清单：
序号
项目名称
型号
数量
单位
1
硅钢片铁损测量仪主机
ATS-201M
1
台
2
简易探头
单轭
1
个
3
标准探头（磁导计）
双轭
1
个
4
探头连接线
2
条
5
标准样片
2
块
6
电源线
1
条
7
防锈槽
1
个
8
九芯串口线
选配
1
根
9
软件光盘
选配
1
张
10
保修卡合格证
1
份
11
使用说明书
1
本
