现货Y1TA100QXT3 远距离的激光测距传感器
本产品的技术规格及实物图

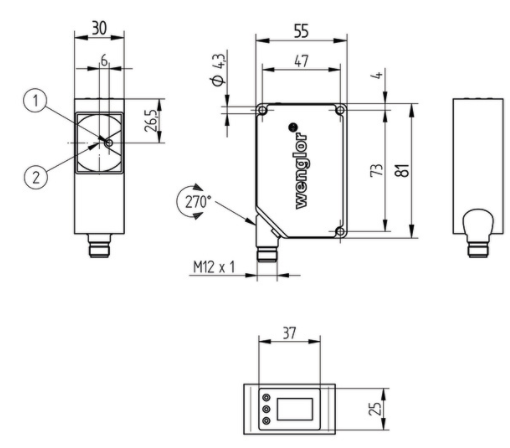

产品尺寸图
WENGLOR的激光测距传感器
光学数据
工作范围 0.1 ... 10.1 m
测量范围 10 m
分辨率 1 ... 12 mm
直线性 0.5 %
线性偏差 50 mm
切换滞后 3 ... 20 mm
光线类型 激光（红）
波长 660 nm
使用寿命(Tu = +25 °C) 100,000 h
激光等级(EN 60825-1) 2
*允许的外来光线 10,000 Lux
射束扩散 < 2 mrad
电气数据
温度范围 -25 ... 60 °C
切换输出端数量 2
切换输出端压降 < 2.5 V
切换输出端开关电流 200 mA
模拟输出端 0...10 V
抗短路 是
反极性保护和防过载 是
防护等级 III
FDA登录编号 0710891-002
机械数据
设置方式 菜单(OLED)
外壳材料 塑料
防护等级 IP68
连接方式 M12 × 1；4针
安全技术数据
MTTFd (EN ISO a
供电电压 18 ... 30 V DC
电流消耗(Ub = 24 V) < 100 mA
切换频率 50 Hz
测量速率 1 ... 100 /s
响应时间 10 ... 200 ms
吸合/脱扣时间延迟 0 ... 10,000 ms
温度偏差(-10 °C < Tu < 50 °C) < 0.2 mm/K
温度偏差(Tu < -10 °C, Tu > 50 °C) < 0.4 mm/K
输出功能
错误输出端 是
PNP常开触点 是
可编程的PNP/NPN/推挽 是
模拟输出端 是
设有 2 个彼此独立的切换输出端
便于操作的图形显示器
切换输出端A1作为模拟输出端可切换(0...10 V/4...20 mA)
可消除的温度偏差
这种传感器具有防刮擦透镜镜头盖和可关断的发送灯，能够利用光行时间测量原理测定传感器和对象之间的间距。因此对象的色彩、形状和表面特性对测量结果几乎没有任何影响。甚至连深色的对象也可以得到可靠识别。测量结果可自行校准。
