关于FESTO导向杆气缸DFM系列的材质说明
产品简介
德国festo导向杆气缸DFM-20-100-P-A-GF
公制 DFM
驱动器和导轨位于一个壳体中
扭矩和剪切载荷高
滑动导轨或循环滚珠轴承导轨
导向杆气缸，公制 DFM
导向杆气缸 DFM 具有的导向和极大的扭矩和侧向力吸收以及坚固紧凑的结构，值得信赖。它适用于夹紧、提升和阻挡应用。
驱动器和导轨位于一个壳体中
扭矩和剪切载荷高
滑动导轨或循环滚珠轴承导轨
多种固定和安装方式
派生型种类繁多，满足个性化应用
负载重心到联接板的距离 xs
50 mm
行程
100 mm
活塞直径
20 mm
工作模式，驱动单元
联接板
缓冲
两端带弹性缓冲环/垫
安装位置
可选
导轨
滑动轴承导轨
结构特点
导轨
位置检测
通过接近开关
符号
00991737
工作压力
0.2 MPa ... 1 MPa
工作压力
2 bar ... 10 bar
*速度
0.8 m/s
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L

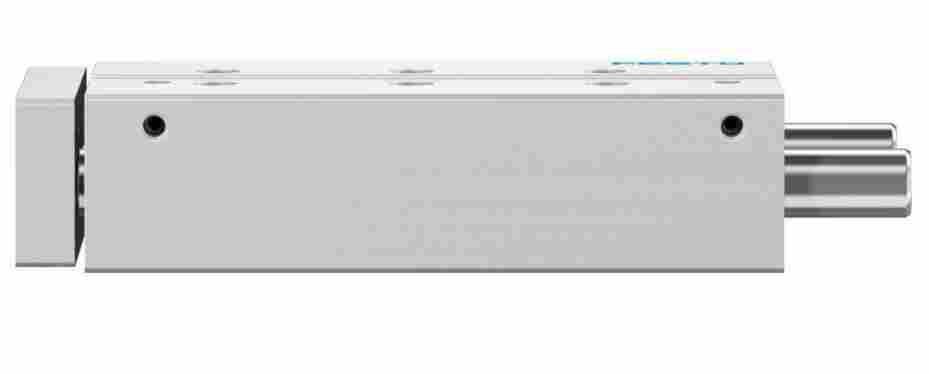

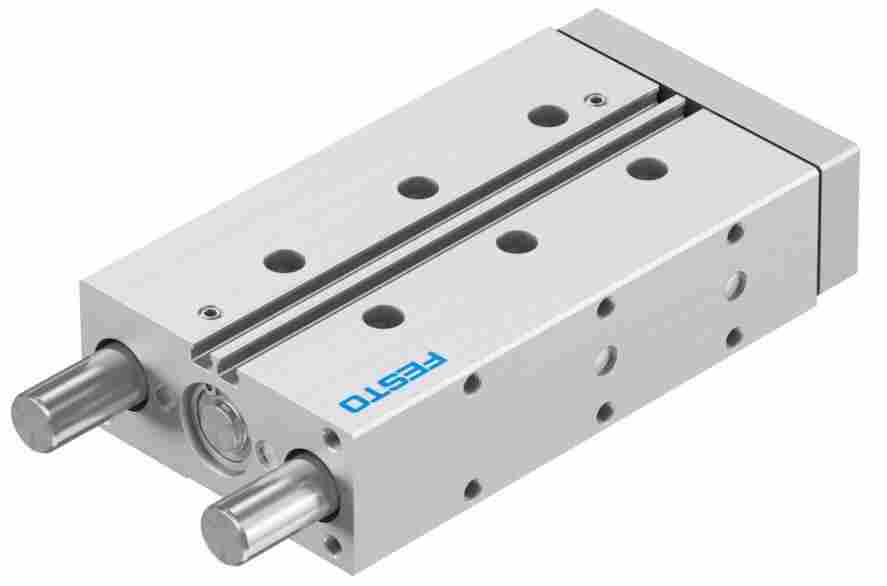

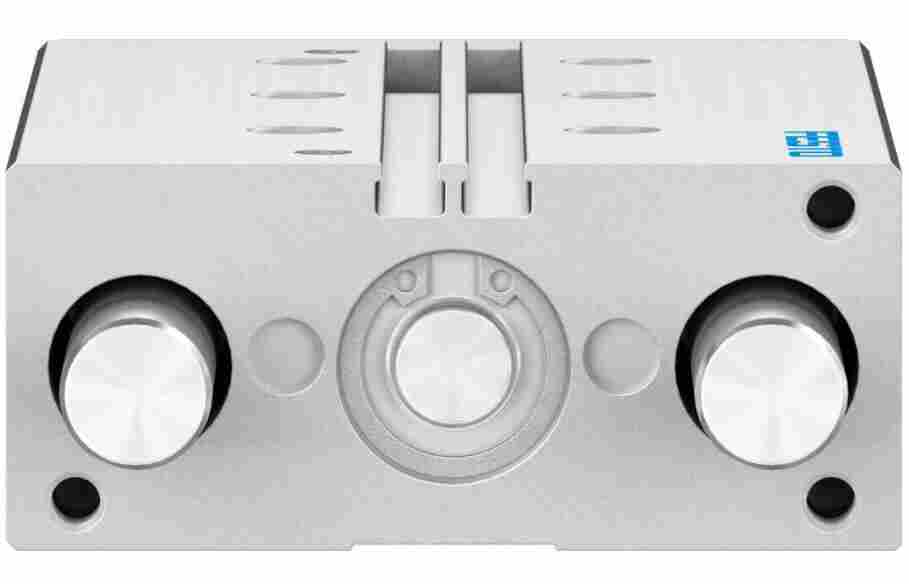

产品图片
环境温度
-20 °C ... 80 °C
端位的冲击能量
0.2 J
*容许扭矩负载 Mx 与行程成函数关系
2.1 Nm
*有效负载取决于距离 xs 下的行程
77 N
6 bar 时的理论力值，返回行程
141 N
6 bar 时的理论力值，前进行程
188 N
移动质量
732 g
产品重量
1592 g
备用接口
查看产品图纸
气动接口
M5
材料说明
RoHS 合规
盖子材料
精制铝合金
密封件材料
NBR
外壳材料
精制铝合金
活塞杆材料
高合金不锈钢
