festo旋转分度台气缸DHTG系列的规格参数
产品简介
规格
140
提动阀的平行度
≤ 0.04 mm
提动阀的轴向偏心度
≤ 0.02 mm
同心提动阀
≤ 0.02 mm
摆动角的重复精度
≤ 0.03 deg
缓冲
液压缓冲器，稳定的特性曲线，可调
安装位置
可选
工作模式
双作用
结构特点
齿轮联轴器
齿轮齿条
强制先导工作运动顺序

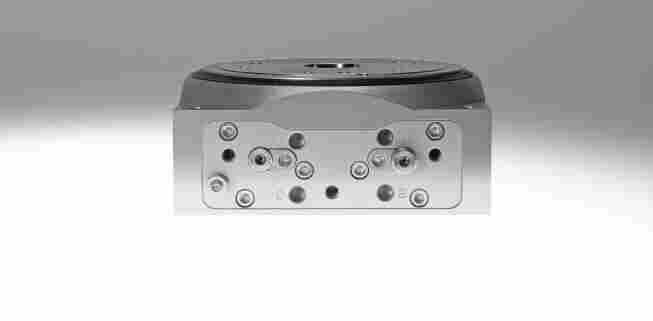

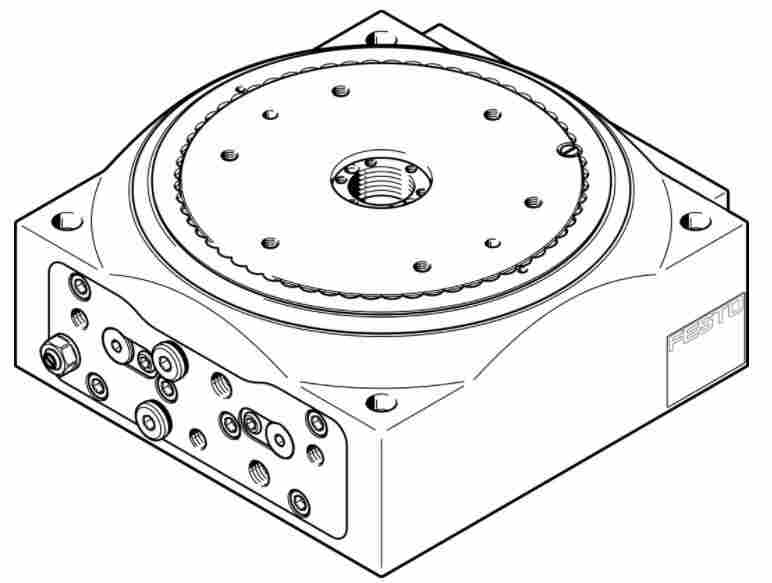

产品图片
符号
00992251
位置检测
通过电感式传感器
螺距
6
工作压力
4 bar ... 8 bar
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
声压级
≤ 70 dB(A)
环境温度
5 °C ... 60 °C
*轴向力，静态
4000 N
*切向扭矩，静态
200 Nm
6bar 时理论扭矩
18.1 Nm
*牵出扭矩，静态
300 Nm
*径向力，静态
6000 N
产品重量
10000 g
安装方式
通过通孔和定位套
气动接口
内螺纹 G1/8
提动阀材料
镀锌钢
材料说明
盖子材料
精制铝合金
密封件材料
NBR
TPE-U(PU)
外壳材料
精制铝合金
不含铜和聚四氟乙烯
RoHS 合规
挡块材料
镀锌钢
