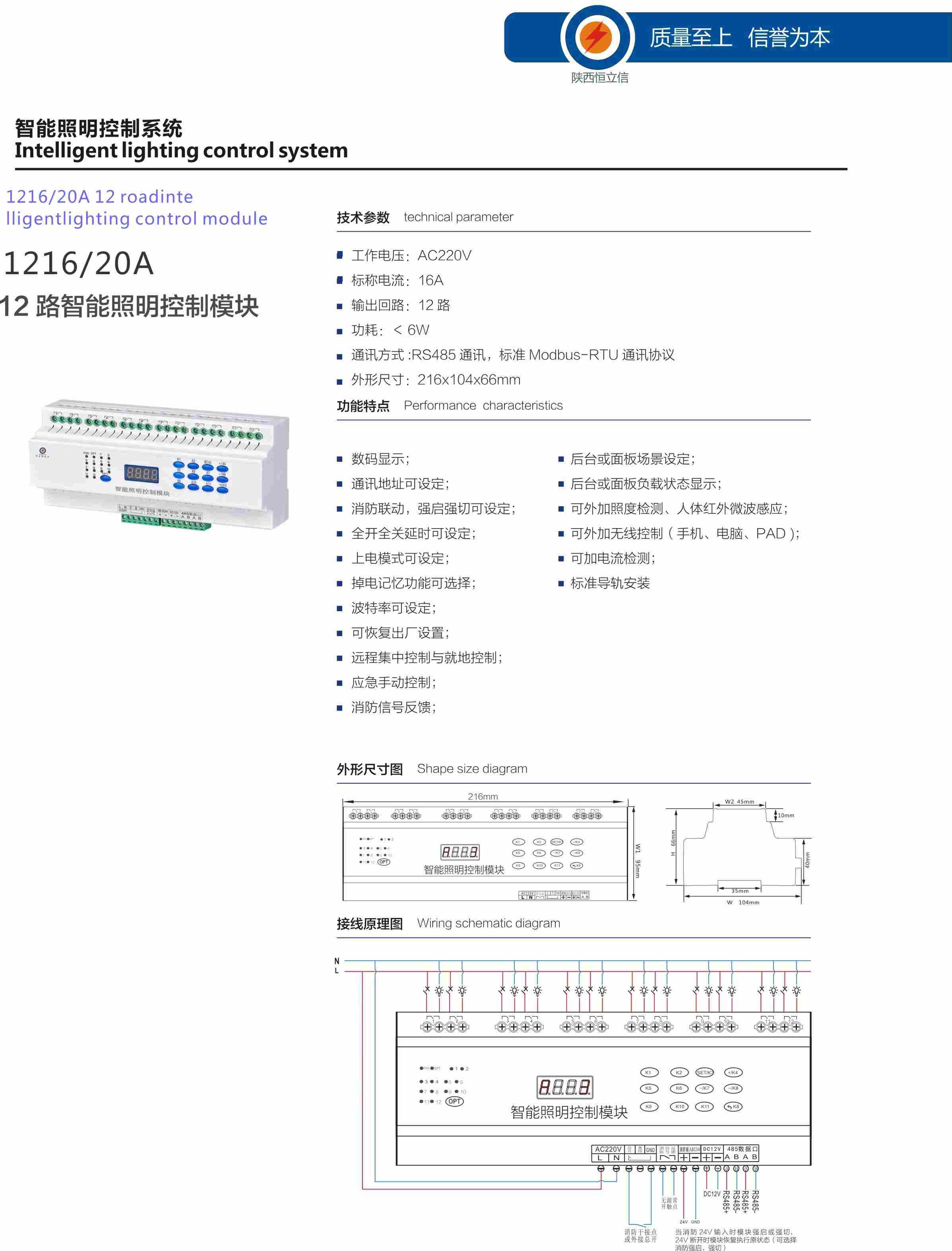

一、 智能照明模块概述 AT-R1216
恒立信 电力智能照明控制模块面板，包含2键、4键、6键、8键、12键等类型，通讯采用E-BUS总线通讯方式，自带场景控制，适合智能开关模块与智能调光模块等配合使用，具有远程编程和管理功能。智能照明控制模块是以微处理器和现代电力电子技术开发为基础开发的高性能产品，能对照明电控实行监控和操作，改善照明电控的负荷及故障，减少维护费用，降低工作人员维护工作量，操作简单、功能强大。
二、应用领域：
产品广泛应用于应急照明回路、 景观照明、 航空照明、 场地照明商厦、学校、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控！
三、安装售后：
1． 安装条件
安装位置要通风良好，注意防潮、防震、防尘。
2． 接线规格
l 本模块继电器开关输出端连接线：2.5mm2铜导线
l 485总线连接线：采用恒立信五类线或2芯双绞线
3． 典型系统连接
该模块的典型系统连接，通过485总线与控制面板、系统管理服务器等连接可实现设备开关控制、照明控制（包括场景控制等）、系统管理、以及与其它控制系统联接等。
四、问题处理
1、电源故障 ----- 检查输入AC220V电源是否连接或连接正确；
2、无输出控制----检查输出控制线是否连接正确；
3、控制器不工作 ----检查开关DC12V电源是否连接正确；
4. 无通信-----检查通信线路、通信端口安装是否正确
