产品简介
三相多功能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代水平的仪表。该表性能指标符合GB/T 7《多功能电能表 特殊要求》和DL/T 614–2007《多功能电能表》标准 ，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。
产品特点
1、高精度、误差小
2、分时或阶梯电价计量
3、电表出现障时液晶屏自检报警
4、同时具备两路 RS485通信功能和红外通信功能
5、采用阻燃非金属外壳，体积轻巧，安装方便
产品功能
1、LCD显示屏显示采用具有宽视角、高对比度的LCD显示屏。
2、通讯方式RS485、红外、电力线载波。
3、费控方式虚拟介质。
4、应用工艺应用数字处理技术及SMT工艺。
5、主要功能计量功能、远程费控功能、安全加密要求、测量及检测功能、显示功能、记录功能、冻结功能、计时功能、脉冲输出等。
6、锰铜分流器电流采用回路采用高稳定、宽量程的锰铜分流器。
7、模块选择载波模块：通过电力线组网通讯，不用另外拉线。Lora模块：远距离小无线组网通讯。GPRS模块：移动公网组网（2G网络）。
8、计量芯片采用计量芯片，计量双向有功和四象限无功电能。电压采样回路采用电阻分压方式。
9、显示信息可选直接接入式或互感器接入式负荷控制可选内置式或外置式开关。开关内置:微型断路器开关安装在表计内部，和电表是一体的，优势：结构简单价格便宜。开关外置:微型断路器单独设置，电表通过控制端子控制外置断路器开/合，优势：外置断路器断流能力强，不易损坏。
技术参数
电压输入 | 额定电压 | 3×220/380V |
参比频率 | 50Hz | |
电压线路功耗 | ≤1.5W和5VA（静态） | |
电流输入 | 输入电流 | 3×1.5（6）A、3×5（20）A、3×10（40）A、3×5（60）A、3×20（80）A |
启动电流 | 有功0.001In (0.5S级) 无功0.003In (2级) | |
电流线路功耗 | ＜1VA | |
计量精度 | 有功 | 0.5S级 |
无功 | 2级 | |
日计时误差 | 0.5秒/天 | |
通信 | 通讯 | RS485：2400bps |
通讯规约 | DL/T645–2007 | |
脉冲 | 脉冲常数 | 6400、400、240（imp/kWh） |
其他参数 | 正常工作温度 | -25℃～+60℃ |
贮存和工作湿度 | ≤85% | |
电池容量 | ≥1200mAh | |
费率时段 | 费率数 | 4 |
时段数 | 12 |

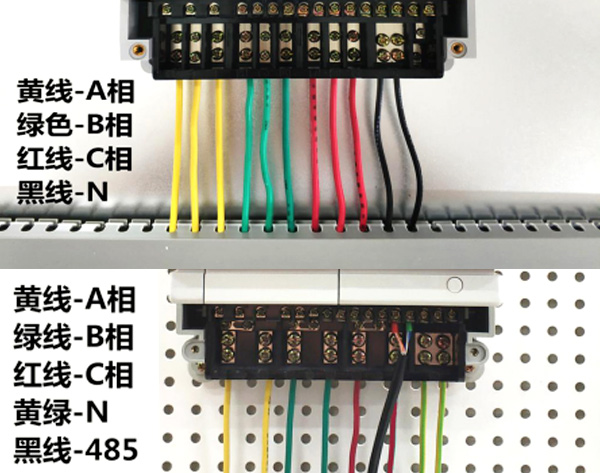

安装接线
将电表固定定到仪表箱，接口按图上要求接好，建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
