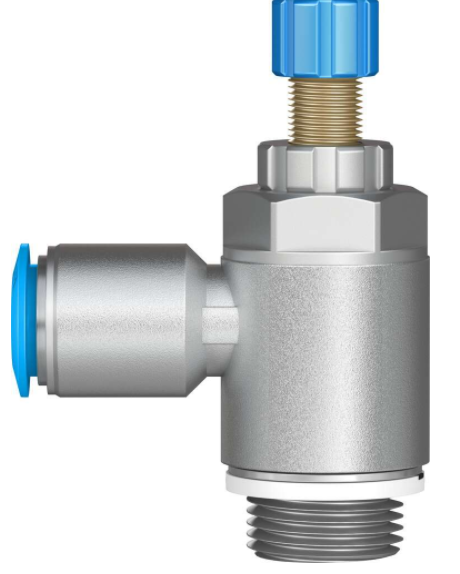

GRLA-1/2-QS-12-RS-D费斯托单向节流阀
产品型号
阀功能
单向节流功能
气接口，气口 1
QS-12
气接口，气口 2
G1/2
调节元件
滚花螺丝
安装方式
拧入
通过外螺纹
流量控制方向上的标准标称流量
1580 l/min
封锁方向上的标准标称流量
925 l/min ... 1605 l/min
工作压力
0.2 bar ... 10 bar
环境温度
-10 °C ... 60 °C
海事分类
参见证书
安装位置
可选
符号
00991452
工作压力完整温度范围
0.2 bar ... 10 bar
流量控制方向上的标准流量 6 -> 0 bar
2220 l/min
止回方向上的标准流量 6 -> 0 bar
1910 l/min ... 2500 l/min
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
储存温度
-10 °C ... 40 °C
介质温度
-10 °C ... 60 °C
标称扭矩
15 Nm
产品重量
124 g
材料说明
RoHS 合规
密封件材料
NBR
中空螺栓材料
精制铝合金
阳极氧化处理
释放环材料
POM
滚花头材料
精制铝合金
阳极氧化处理
调节螺丝材料
高合金不锈钢
摆动接头材料
压铸锌
FESTO单向节流阀具有以下特点:
1、构造较简单，便于制造和维修，成本低。
2、调节精度不高，不能作调节使用。
3、密封面易冲蚀,不能作切断介质用
4、密封性较差。
节流阀按通道方式可分为直通式和角式两种:按启闭件的形状分，有针形、沟形和窗形三种。节流阀的安装与维护应注意以下事项:
该阀经常需要操作，因此应安装在易于方面便操作的位置上。
安装时要注意介质方向与阀体所标箭头方向保持一致油液中 的机械杂质或因氧化析出的胶质、沥青、碳渣等污物堆积在 节流缝隙处。
