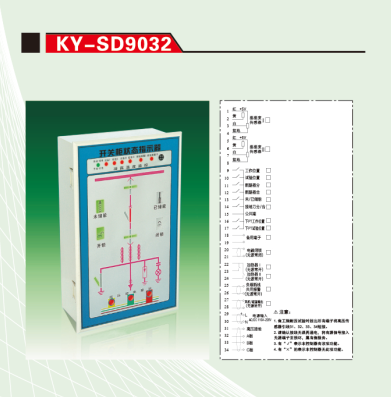

本系列产品根据*电力行业“五防”的要求开发研制，主要适用于2KV～35KV/50Hz户内开关柜,是一种*多功能、动态模拟指示的自动化设备。它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电闭锁、高压自检、核相等多项功能于一体（型号不同功能会有所差别）广泛应用于电力行业。

技术性能指标:

1、工作电压：AC/DC 110V～220V 50Hz ±10%     2、抗电强度：外壳与端子间大于AC2000V

3、绝缘性能：外壳与端子间大于100MΩ         4、强制闭锁动作寿命：＞10000次

5、继电器输出接点额定容量：AC 220V/3A  DC110V 3A

6、工作环境：温度-10℃～55℃；湿度≤75%RH；海拔高度≤3000m  功    耗：≤5W

开关状态显示器工作原理

外形尺寸及安装方式：

1、外型尺寸：150mm（宽）×220mm（高）×40mm（深）

2、开孔尺寸：121mm（宽）×181mm（高）

3、安装固定方式：产品采用嵌入式安装，标配两个镀锌卡扣，安装省事便捷。

功能说明：

1、动态状态指示功能：断路器位置指示:

A.工作位置触点闭合时，红色垂直模拟条点亮，显示断路器位于工作位置。

B.试验位置触点闭合时，绿色水平模拟条点亮，显示断路器位于试验位置。

断路器状态指示:

C.合闸时，断路器常开触点闭合，红色垂直模拟条点亮。

D.分闸时，断路器常闭触点闭合，绿色倾斜模拟条点亮。弹簧储能指示:

E.触点闭合，红色指示灯点亮，表示已储能。F.触点断开，绿色指示灯点亮，表示未储能。

接地闸刀位置指示：

G.触点闭合，红色垂直模拟条点亮，表示接地合闸。

H.触点断开，绿色倾斜模拟条点亮，表示接地断开。

2、开关状态显示器工作原理

济南宸沃销  售 热  线：05 31 -55 50 39 18

技 术 支 持：05 31 -55 50 39 58

高压带电指示部分(符合《DL/T 538-93》规定)：

高压启辉电压（KV)：15%-25%额定母线电压

闭锁启控电压（KV)：20%-40%额定母线电压

高压传感器： 母线电压6-24KV标配110PF，35KV标配45PF

注：以上为本司出厂默认标准值，如有特殊要求，下订单时需说明。

3、闭锁继电器动作规律如下：

功能选配说明：

1、本产品高压回路自检功能为选配功能，下单。

2、本产品核相功能为选配功能，下单，并确定核相线长度。

注意事项:

1、严格按实物接线图接线，并仔细核对后，方可上电。

2、本系列产品开关状态输入信号均为无源常开信号，信号输入前确定信号有无源方式。

3、本系列产品A.B.C.信号输入端子通过电子元件与地已经形成了回路，因此严禁对信号

输入端子与地之间进行工频耐压实验，否则将烧毁电子元件。

4、可以进行2kv/1min工频耐压试验的端子为继电器输出端并联对地，辅助电源端并联

对地，继电器输出端并联对辅助电源并联端，信号输入端并联对电源端，信号输入端并

联对继电器输出端并联端。

 5、本产品在设计变更时恕不另行通知。

开关状态显示器工作原理

故障说明：

1、产品状态指示灯未按要求点亮，请检查状态输入信号是否为无源（如果是有源，产品已

烧坏），确定信号为无源后，直接拔掉产品状态输入接线端子，直接用导线短接公共端和相应状态位置，如果状态灯点亮，请检查状态输入回路接线。
