概述：
本高压带电显示器是一种安装在户内交流50Hz、额定电压为7.2kV-40.5kV高压开关柜或高压电气设备中，与CG系列传感器配合使用，通过发光二极管显示以反映电气设备是否带有运行电压并具有强制电气闭锁功能的安全装置。该装置符合DL/T538-2006《高压带电显示装置技术条件》。 在面板上设置了自检和验电开关，按下开关指示器对其内部线路进行检测，提高指示器的可靠性。其内部电路由于采用低功耗的发光元件，使得整机功耗低，性能更稳定、可靠性更高。
带电显示器CW-H1 CW-H2 CW-H3
技术性能指标：
1、工作电压：AC/DC110V-220V ±10% ；
2、闭锁输出：无源接点 AC250V 3A；
3、绝缘性能：外壳与端子间大于100MΩ；
4、抗电强度：外壳与端子间大于AC2000V；
5、工作环境：温度-10～55℃，湿度≤75%RH,功耗：≤5W；
6、强制闭锁动作寿命：＞10000次；
7、拆装方式：指示灯和线路板带电可更换型；
带电显示器CW-H1 CW-H2 CW-H3
功能说明：
1、高压启辉：当母线实际电压在额定母线电压的15%-25%时，三相高压指示灯从不亮到微微发亮完成启辉过程。
2、高压闭锁：当母线实际电压在额定母线电压的20%-40%时，装置控制强制闭锁输出，闭锁接点断开。
3、自检开关：显示器电源接通后，无论高压侧是否带电按下自检开关，显示器自检功能启动，三相高压灯点亮，闭锁灯点亮，
强制闭锁启动。
4、核相功能：核相器输出二次侧电压（核相线另配）。
带电显示器CW-H1 CW-H2 CW-H3
销售热线：05 31-5 5 5 03918
技术支持：05 31-5 5 5 03958
注意事项:
1、显示器A.B.C.信号输入端子通过电子元件与地已经形成了回路，因此严禁对信号输入端子与地之间进行工频耐压实验，
否则将烧毁电子元件。
2、可以进行2kv/1min工频耐压试验的端子为继电器输出端并联对地，辅助电源端并联对地，继电器输出端并联端对辅助
电源并联端，信号输入端并联对电源端，信号输入端并联对继电器输出端并联端。
3、如果用户自备C G系列传感器，其对地短路输出电流必须大于200μA，并且对其质量负全部责任。
4、屏蔽线层的接头应可靠接地，*不允许悬空。
5、该装置如出现异常运行，应及时请*人员处理或与本公司联系。
济南宸沃环保电气设备有限公司是以研发、制造、销售、服务为一体的生产型企业，主要产品有：智能箱变环境监控系统、半导体智能除湿器、电气接点无线测温装置、智能电力仪表、变压器温控器、光伏风电箱变温控器、开关柜状态指示仪、开关柜智能操控、智能温湿度监控器、高压带电显示、加热器等各种电力二次保护类设备。
济南宸沃秉承“诚信、稳健、创新、越”的经营理念，产品以“稳定性、可靠性、安全性” 为目标，服务以“及时、有效、可信、贴心”为宗旨，用心服务客户。
带电显示器CW-H1 CW-H2 CW-H3
济南宸沃温控器主要型号为：WD-Z2T4、WD-D2T、WD-Z2JA、WD-Z2SA WD-Z2JSSD-B3MS-Z1ASD-Z1T4LK-MLK-MNL2K-ML2D-MWSD-T5WSD-Z3T8WSD-Z3T8SWSD-Z3T8SBWSD-Z3T8STWSD-Z3T8BW2S2D-Z3T8WSD-Z3MSW2S2D-Z3ACW-B3M2W5SD-Z3A光伏温控器CWGF-Z3A-P1B3CS

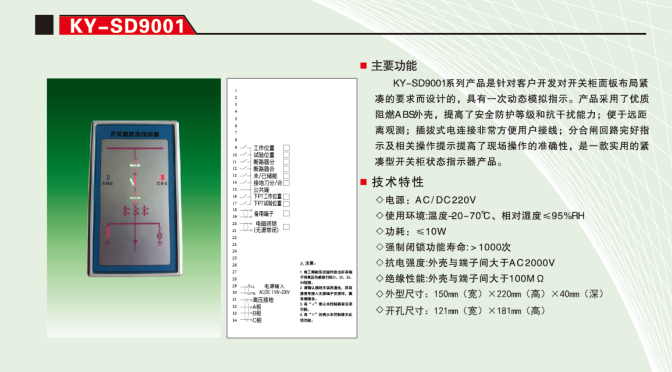

开关状态显示器主要型号：KY-SD9000KY-SD9001KY-SD9001DKY-SD9031KY-SD9032KY-SD951SKY-SD952SXTKB-971S等
