多功能表是一种用于电力质量监测的理想设备。该仪表同时对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行测量外，还具有对所测试的电量可转换成模拟量输出或脉冲量输出功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测，电力电网、自动化控制系统的现场监测显示。

多功能表也可应用于工厂自动化和建筑物自动化。它能测量所有的电量参数，可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。在多功能表的基础上，只要简单增加一套基于IPC工控机的中央通讯主控显示软件，就可建立一套监控系统。功率报表功率因数表//济南宸沃

多功能表能替代很多个传统的模拟或数字测量仪表（例如电流表、电压表、功率表、功率因数表、频率表等），可大大降低系统成本，方便现场布线，提高系统的可靠性。液晶多功能谐波表备有串行口，允许连接开放式结构的电脑网络；应用Modbus通讯规约，方便计算机编程设置或读取数据。

功率报表功率因数表//济南宸沃

功能介绍

1、电量测量

◆ 相电压：Ua、Ub、Uc (三相四线) 线电压：Uab、Ucb(三相三线)

◆ 电流：Ia、Ib、Ic

◆ 有功功率：Pa、Pb、Pc、Psum (有功分相功率及功率)

◆ 无功功率：Qa、Qb、Qc、Qsum (无功分相功率及功率)

◆ 视在功率：Sa、Sb、Sc、S (视在分相功率及功率)

◆ 功率因数：Pfa、Pfb、Pfc、Pf (分相及平均功率因数)

◆ 频率：F

2、电能计量

◆ 有功电能：+WH、-WH (正向与反向有功电能) 电能脉冲常数：1000P/kWh

◆ 无功电能：+varH、-varH(正向与反向无功电能) 电能脉冲常数：1000P/kvarh

3、开关量输入/控制量输出（选配，需备注）

◆ 状态量输入：2路状态量输入，*小脉宽：1mS，时间分辩率：1mS

◆ 控制量输出：2路继电器控制输出 (CO)，额定电压：250VAC（5A）/30VDC（0.5A）

4、脉冲量输出（选配，需备注）

可选2路光耦隔离脉冲输出

输出对应量可设置为Wh、varh，光耦输出的外接上拉电阻R=Vcc/5mA，Vcc =5V/12V/24V

5、模拟量输出（选配，需备注）

3路光耦隔离模拟量输出

6、测量方式

◆ 可选择3相3线、3相4线、1相2线

◆ PT变比： 1～5000 CT变比： 1～2000

7、显示

◆ LCD液晶显示

8、通讯接口

通讯端口：RS485，MODBUS通讯规约（RTU模式）

波特率：1.2k/2.4k/4.8k/9.6k/19.2k，通讯地址：1～255

功率报表功率因数表//济南宸沃

销售电话：05 3 1- 555 039 18

技术支持：05 3 1- 555 039 58

技术指标

1、引用标准：

u 基本电量：GB/T22264-2008

u 有功电能：GB/T17215-2002 (IEC61036:2000)

u 无功电能：GB/T17882-1999 (IEC61268:1995)

2、精度指标

参数

精度

A相

B相

C相

量

平均

电压

电流

有功功率

无功功率

视在功率

功率因数

有功电能

无功电能

频率

0.5%fs

1%rd

2%rd

0.05%rd

var1

VA1

PF1

var2

VA2

PF2

var3

VA3

PF3

var

varh

3、输入

u 电压：额定220V (可选57.7V/100V/380V)

u 电流：额定5A (可选1A)

u 频率：45-65Hz

4、负载

u 电压：<0.5VA/相 (额定220V时)

u 电流：<0.5VA/相 (额定5A时)

5、过载

u 电流：2 倍额定连续 10倍额定10秒

u 电压：2 倍额定连续 600V 10秒

6、绝缘强度

u IEC 688 / IEC 255-3 ( 1989 )

u 2kV AC rms 1 分钟，输入/输出/外壳/电源之间

7、电磁兼容试验

u 静电放电抗扰度试验：IEC-61000-4-2 4级；测试电压:8kV

u 电快速瞬变脉冲群抗扰度试验：IEC61000-4-4 3级

测试电压: 输入 1kV ；辅助电源 2kV

u 浪涌(冲击)抗扰度试验：IEC61000-4-5 4级；共模4kV电压测试

8、工作环境

u 温度：-20℃～+60℃

u 湿度：RH 20%～95%（无凝露）

9、防护等级

u 面板:IP40

10、贮藏条件

u 温度：-25℃～+70℃

u 湿度：RH 20%～95%

11、工作电源

u AC 80-265V, 45-65Hz, DC 80-380V

u DC 20-60V (可选)

u *功耗 6W

12、外形尺寸

u 长×宽×高=96mm×96mm×90mm

13、安装开孔尺寸

u 长×宽=91⁺¹mm×91⁺¹mm

功率报表功率因数表//济南宸沃

济南宸沃环保电气设备有限公司是以研发、制造、销售、服务为一体的生产型企业，主要产品有：智能箱变环境监控系统、半导体智能除湿器、电气接点无线测温装置、智能电力仪表、变压器温控器、光伏风电箱变温控器、开关柜状态指示仪、开关柜智能操控、智能温湿度监控器、高压带电显示、加热器等各种电力二次保护类设备。

济南宸沃秉承“诚信、稳健、创新、越”的经营理念，产品以“稳定性、可靠性、安全性” 为目标，服务以“及时、有效、可信、贴心”为宗旨，用心服务客户。

功率报表功率因数表//济南宸沃

济南宸沃温控器主要型号为：WD-Z2T4、WD-D2T、WD-Z2JA、WD-Z2SA WD-Z2JSSD-B3MS-Z1ASD-Z1T4LK-MLK-MNL2K-ML2D-MWSD-T5WSD-Z3T8WSD-Z3T8SWSD-Z3T8SBWSD-Z3T8STWSD-Z3T8BW2S2D-Z3T8WSD-Z3MSW2S2D-Z3ACW-B3M2W5SD-Z3A光伏温控器CWGF-Z3A-P1B3CS

开关状态显示器主要型号：KY-SD9000KY-SD9001KY-SD9001DKY-SD9031KY-SD9032KY-SD951SKY-SD952SXTKB-971S等

智能操控主要型号：KY-SD808SKY-SD6000XTKB-952S等

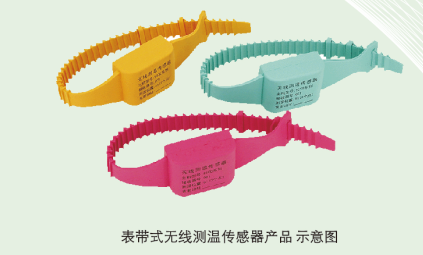

无线测温装置：KY-SD808S-3/6/9/12点（多点可选）感应式/表带式可选
