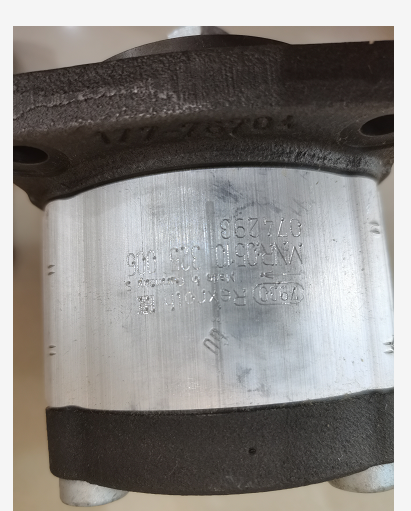

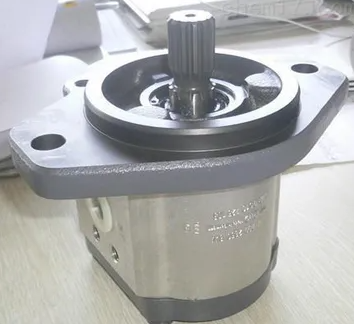

德国力士乐REXROTH齿轮泵AZPF-11-005RQR20MB使用须知
特点介绍
·因定排量； 低噪声； 流量脉动小；
·采用间隙密封补偿，即使在低粘度油液时也有高的效率；
·采用滑动轴承和间隙密封补偿，寿命长；
·适用于宽广范围的各种粘度和转速；
·非常好的吸入性能；
·不同机型和公称规格的泵，能互相组成组合泵；
·能和PGH型内齿轮泵、PV7型叶片泵以及轴向柱塞泵组成组合泵；
工作原理
两啮合的轮齿将泵体、前后盖板和齿轮包围的密闭容积分成两部分，轮齿进入啮合的一侧密闭容积减小，经压油口排油，退出啮合的一侧密闭容积增大，经吸油口吸油。
齿轮泵的分类：齿轮泵是利用齿轮啮合原理工作的，根据啮合形式不同分为外啮合齿轮泵和内啮合齿轮泵。
齿轮泵结构组成：一对几何参数完全相同的齿轮（齿宽为B，齿数为z）、泵体、前后盖板、长短轴。
齿轮泵的驱动装置
齿轮泵由一个独立的电机驱动，可有效地阻断上游的压力脉动及流量波动。在齿轮泵出口处的压力脉动可以控制在1%以内。在挤出生产线上采用一台齿轮泵，可以提高流量输出速度，减少物料在挤出机内的剪切及驻留时间。
外啮合齿轮泵是应用*广泛的一种齿轮泵，一般齿轮泵通常指的就是外啮合齿轮泵。它的结构如图5-14所示，主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。
型号列举
AZPF-1X-008RAB01MB
AZPF-1X-011RCB20MB
AZPF-1XK- 014RCB2OMB
AZPF-1X- -011RRR20MIB
AZPF-1XK- 014RRR20MB
AZPF-1XK- 011RAB01MB
AZPF-1x- 019RCB20MB
AZPF-1X- 016RCB20MB
AZPF-12-016RCB20MB
AZPF-1X- 016RRR20MB
AZPF-1X- -019RRR20MIB
AZPF-1X- -016RABO1JMB
