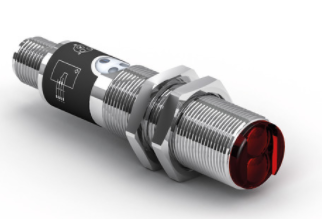

通用款XW100PA3 威格勒镜反射式传感器
这种传感器的正常运作需要一个反射器。基于高功能预留，它可以使用于任何工业环境。由于传感器采用了极性光，即便是镜面反射的物体也能够得以可靠识别
不锈钢外壳
可识别的*小部件0.1 mm
作用范围14 m
切换频率3 kHz
光学数据
PNP切换输出端开关电流200 mA
抗短路是
反极性保护是
防过载是
防护等级III
FDA登录编号0820386-000
机械数据
设置方式电位计
外壳材料不锈钢
完全封装是
防护等级IP67
连接方式M12 × 1；4针
输出功能
PNP常闭触点，常开触点(antivalent)是
作用范围14,000 mm
基准反射器/反射膜RQ100BA
*小的可识别部件100 µm
切换滞后 < 15 %
光线类型激光（红）
波长655 nm
偏振镜是
使用寿命(Tu = +25 °C)100,000 h
激光等级(EN 60825-1)2
*允许的外来光线10,000 Lux
张角1 °
射束扩散< 15 mrad
光斑直径参见表 1
焦点间距350 mm
双透镜系统是
电气数据
供电电压10 ... 30 V DC
电流消耗(Ub = 24 V)< 30 mA
切换频率3 kHz
响应时间167 µs
温度偏差< 10 %
温度范围-25 ... 60 °C
切换输出端压降< 2.5 V
