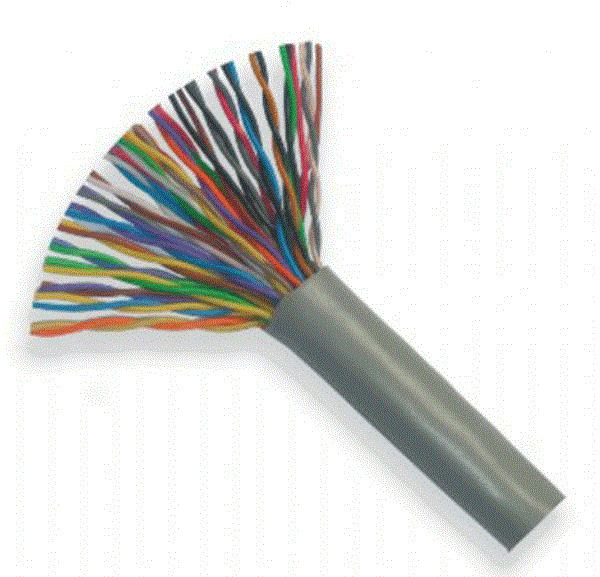

10对20对30对50对100对布线低烟无卤三类非屏蔽对绞电缆

10对20对30对50对100对布线低烟无卤三类非屏蔽对绞电缆即多对数的意思，是指很多一对一对的电缆组成一小捆，再由很多小捆组成一大捆（更大对数的电缆则再由一大捆一大捆组成一根更大的电缆）。 [1]
中文名大对数线缆外文名Multipairs Cable属    性电缆作    用垂直干线系统
目录
1 传输距离
2 产品类别
3 产品应用
4 产品款式
5 作用
6 施工要点
传输
传输距离与对数的没有关系。线径为0.4mm的电话电缆每公里损耗为1.64dB、环阻为296Ω：如果允许用户线路的*衰减为7.0dB，则线径为0.4mm的电话电缆在衰减7.0dB时，长度可达4.26Km；如果按用户线路（话音）环阻不大于1700Ω计算，则线径为0.4mm的电话电缆*通信距离为5.74Km，但此时衰减为9.42dB.而开通ADSL业务的用户线路环阻应当小于900欧姆，则*传输距离不大于3Km. 大对数线缆一般分为3类大对数和5类大对数，又分为：5对10对20对25对30对50对100对200对300对
一般来说大对数线缆在弱电工程中使用较多，多用于语音主干等。
1.110对20对30对50对100对布线低烟无卤三类非屏蔽对绞电缆概念：
由多根互相绝缘的导线或导体构成缆芯，外部具有密封护套的通信线路。有的在护套外面还装有外护层。有架空、直埋、管道和水底等多种敷设方式。按结构分为对称、同轴和综合电缆；按功能分为野战和永备电缆（地下、海底电缆）。通信电缆传输频带较宽，通信容量较大，受外界干扰小，但不易检修。可传输电话、电报、数据和图像等。
2.1 10对20对30对50对100对布线低烟无卤三类非屏蔽对绞电缆色谱概述：
通信电缆色谱组成分序始终共有10种颜色组成，由5种主色和5种次色；5种主色和5种次色又组成25种色普，不管通信电缆对数多大，通常大对数通信电缆都是按25对色为一小把标识组成。
通常通信电缆分为：10对，20对，30对，50对，100对，200对，300对……3000对。 [1]
线缆主色为：白、红、黑、黄、紫
线缆配色为：蓝、橙、绿、棕、灰
其中红字*为关键
一般把 白红黑黄紫称做a线，蓝橙绿棕灰叫b线

线对编号色谱

线对编号	1	2	3	4	5	6	7	8	9	10	11	12	13
a线 b线	白 蓝	白 桔	白 绿	白 棕	白 灰	红 蓝	红 桔	红 绿	红 棕	红 灰	黑 蓝	黑 桔	黑 绿
线对编号						9	20	21	22	23	24	25
a线 b线	黑 棕	黑 灰	黄 蓝	黄 桔	黄 绿	黄 棕	黄 灰	紫 蓝	紫 桔	紫 绿	紫 棕	紫 灰

50对—紫灰

按对绞线类型（屏蔽型4对8芯线缆）电缆可分成3类、5类、5类、6类等。
按屏蔽层类型可分成：UTP电缆（非屏蔽）；FTP电缆(金属箔屏蔽)；SFTP电缆(双屏蔽层)；STP电缆(线对屏蔽和屏蔽)。
按规格（对数）分有25、50、100对等电缆规格。
产品
根据建筑物防火等级和对材料的耐火要求，综合布线系统应采取相应的措施。在易燃的区域和大楼竖井内布放电缆或光缆，应采用阻燃的电缆和光缆；在大型公共场所宜采用阻燃、低烟、低毒的电缆或光缆；相邻的设备间或交接间应采用阻燃型配线设备。
产品
有以下几种类型的产品可供选择：
·LSZH低烟无卤型，有一定的阻燃能力，过后会燃烧，释放CO，但不释放卤素；
·LSHF-FR低烟无卤阻燃型，不易燃烧，释放CO少，低烟，不释放卤素，危害性小；
·FEP和PFA氟塑料树脂制成的电缆。
作用
10对20对30对50对100对布线低烟无卤三类非屏蔽对绞电缆产品主要用于垂直干线系统。缆线类别的选择，应根据工程对综合布线系统传输频率和传输距离的要求，选择线缆的类别（3类、5类、6类铜芯对绞电缆或光缆）。
