SMC无杆气缸MY1B40-1800LZ操作方式

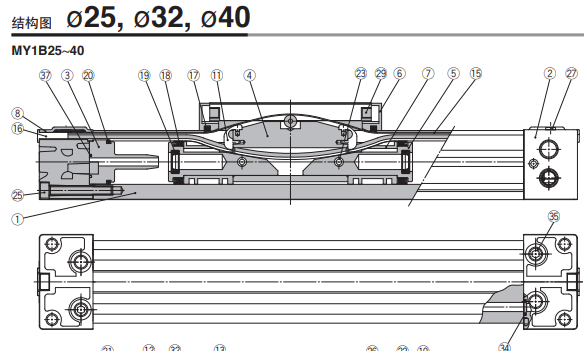

产品尺寸图:
产品说明:
经改造，质量更轻
质量减少17% (和以前的MY1B系列相比)
磁性开关可从前面安装
防尘密封条的吸着方法变更，持久性提高
安装尺寸和外形尺寸相同
机械接合式无杆气缸标准装备为气缓冲。
气缓冲机构是以防止具有较大动能的运动活塞.
在行程末端停止时.对气缸造成的冲击为目的而设计的。
因此，气缓冲并不是为了在接近行程末端时.让活塞作低速动作的。
气级冲能吸收的负载和速度范围必须在图中气經冲的界限范围之内。
带液压缓冲器的行程调整单元)
用于在气媛冲能够吸收的负载和速度范围以上,
及由于行程调整已处于气缓冲行程范围之外而又必须缓冲的场合。
松开调整螺钉用的锁母,从销板侧用六角扳于调整行程后，再将锁母拧紧。
松开2个销板固定螺钉，回转液压慢冲器，行程调整后，再均匀紧固销板固定螺钉.液压缓冲器便被固定。
此外，要注意固定螺钉不可过分拧紧(参见行程调整单元销板固定螺钉的紧因力蛔)
由于锁板固定螺钉的紧因.锁板会有少许的翘曲,但不会对液压缓冲器机器及销紧功能带来影响。
虽在气緶冲能够吸收的负藏和速座范围内.但在
气缓冲行程之外面又必須輝冲的场合，以及过
气缓冲的允许界限。但在L单元界限之下的负载和速度范围内.都应选择L单元。
在L单元界限之上，但在H单元界限之下的负载和速度范围.可选H单元。
使用4个单元固定螺钉。以均等的力矩固定单元本体。
