多孔对齐方法

发布时间:2022-04-08

激光测量系统功能:整圆同心度测量、半圆同心度测量、椭圆度测量、直线度测量,实时调整显示,温度测量、报表打印


E950-A主要用于柴油发动机(例如曲轴和凸轮轴轴承)、变速箱、压缩机和类似应用。在机床中定位工件也是一种合适的应用。

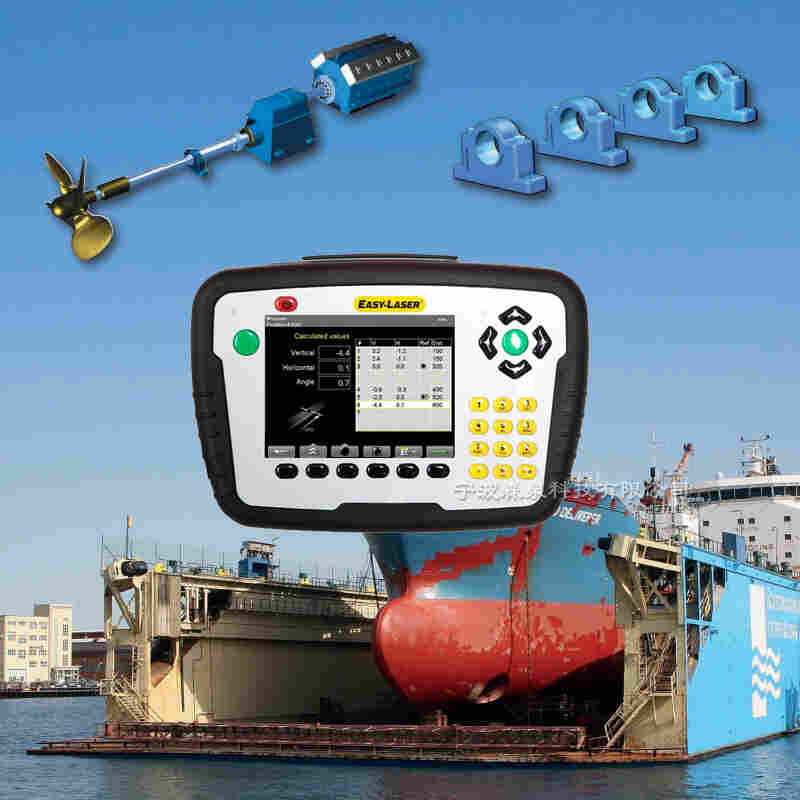

E950-B主要用于带有艉轴管、支撑轴承、齿轮箱和发动机的船舶上的螺旋桨轴安装。

多孔对齐方法

直线度  椭圆度 同心度测量

扩展功能

软脚测量、水平垂直对中、机组测量、平面度、平行度、偏移和角度、偏置轴对中、皮带轮对中、振动测量、垂直度


5.7 英寸彩色显示屏

中文3D操作界面

测量距离40

孔径测量范围:140-4000mm

激光直径:6 mm

防护等级IP65设计

显示分辨率:0.001mm

测量误差:±1%

测量全孔和半孔、多点测量、椭圆度测量、适合计算波纹(短和长)

可以随时添加和删除测量点,测点数目可达999

多孔对齐方法

测量结果:测量完成后,任意选择二点构成直线作为基准线,系统将自动计算其它点相对该基准线的偏移量。彩屏清晰显示图形及数据。现场直接对测量结果进行评估。

Pos   Ref         Inner(内圈)  Outer(外圈)

 ------------------------------------------------------------

 1           Ref           0.05        0.00

 2                        0.08        0.03

 3                        0.12        0.09

 4                        0.14        0.10

 5                        0.14        0.09

 6                        0.10        0.07

 7                        0.06        0.07

 8           Ref           0.05        0.00

 9                        0.05        0.03

 10                       0.05        0.02

 11                           0.06        0.05

 12                       0.07        0.06

 13                       0.07        0.06

 14                       0.04        0.04

 15                       0.04        0.02

 16          Ref           0.04        0.00

 ------------------------------------------------------------

(注:此法兰工艺只能打磨)





(1)     工艺只加垫片, 则选*三点为基准,其余数据全为负值,负,则加垫片。

(2)     工艺只能打磨,则选*低三点基准,其余数据为正值,正,则打磨。

(3)     工艺既可加垫片,又可打磨,则可优化自动选三点基准,使其加工量*小。

(4)     关键点在中央区,则可选取中央区为基准。

(5)     关键点在边缘区,则可选边缘区为基准。

(6)     数据结果有平面度有效值,偏差峰峰值,平均平面,标准等参数供选取。


多孔对齐方法

Num Ref     Ver(高低)     Hor(左右)        位置

-------------------------------------------------------------------------

1   Ref     0.000            0.000       后美人架后端

2          -3.289          -0.509       后美人架前端

3          -3.855          -0.352       前美人架后端

4          -1.219          2.528       前美人架前端

5          -1.175          3.568       艉轴管

6          -1.422          2.541       后支点轴承

7           1.012           -2.514       前支点轴承

8           0.098           0.231       推力轴承后端

9           0.148           -0.009       推力轴承前端

10  Ref     0.000           0.000       柴油机输出端

-------------------------------------------------------------------------

Max        1.012         3.568

Min        -3.855        -2.514

从上面数据可以清晰看出,每个位置的高低方向,左右方向的偏差量和偏差方向.从图形可以看出变化趋势

另外,在柴油机曲轴孔维修时,也可以用激光技术来测量曲轴孔同心度,方法更加简单.


轴承座同心度测量

轴承支座直线度测量

大梁直线度测量

柴油机孔同心度测量

压缩机孔同心度测量

曲轴孔安装同心度测量

凸轮轴孔安装同心度测量

齿轮箱和尾轴同心度测量

船舶艉轴螺旋浆同心度测量

往复式压缩机的曲轴孔同心度测量

气缸头 十字头滑道和中间体同心度测量

大型电机轴承座的同心度测量

冷床曲轴孔同心度测量

TRT轴封半圆同心度测量

风电塔筒同心度测量

铁路机车柴油机曲轴孔同心度测量

造船艉轴孔同心度测量

柴油机曲轴孔同心度测量

汽轮机隔板同心度测量

小型汽轮机同心度测量

烟机透平的半圆同心度测量
