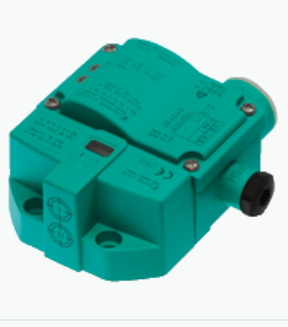

直接安装的P+F电感式传感器NCN3-F31K-N4-K

直接安装的P+F电感式传感器NCN3-F31K-N4-K

直接安装在标准执行器上

固定设置

■直径 3 mm-40 mm

■两种安装方式：齐平、非齐平

■外壳材料

■高级不锈钢（V2A）

■黄铜、黄铜镀镍

■Teflon

■PBT

■可耐腐蚀,热和冷,并可耐碳水 化合物,酸和海水

 NBB5-18GM50-Z0

NBB5-18GM60-WS

NBB8-18GM60-A2-V1

 NBB8-18GM50-E2

NBB8-18GM50-E2-V1

NCN50-FP-W-P1

 NBN12-18GM50-E0

NCN50-FP-A2-P1

NCN40+U1+N0

 NCN50-FP-Z2-P1

NCN4-12GM35-N0-V1

NCN25-F35-A2-250-V1

 NCN4-12GM35-N0

NCN3-F25-N4-5M

NCB50-FP-E2-P1

 NCN40+U1+N0

NCB2-12GM35-N0

NCB8-18GM40-N0

EC 型式检验证书 TüV99 ATEX 1479X

可达 SIL 2，符合 IEC 61508 标准

指示传感器和电磁阀状态切换的 LED

可断开的阀 LED

ATEX 和 IECEX

开关功能 2 x 常闭 (NC)

输出类型 NAMUR

额定工作距离 3 mm

安装 齐平安装

确保操作距离 0 ... 2,4 mm

实际工作距离 2,7 ... 3,3 mm 类型

驱动器件 不锈钢 1.4305 / AISI 303

8,5 mm x 8,5 mm x 0,5 mm

衰减系数 rAl  0,5

衰减系数 rCu  0,4

衰减系数 r304  1

衰减系数 rSt37  1,3

衰减系数 rBrass  0,6

输出类型 2 线

额定值

额定电压 8,2 V （Ri 约 1 kΩ）

开关频率 0 ... 3 kHz

迟滞 类型 5 %

反极性保护 反极性保护

短路保护 是

适用于 2:1 技术 是 ， 无需反极性保护二极管

电流消耗

 未检测到测量板 ≥ 3 mA

 检测到测量板 ≤ 1 mA

可用前的时间延迟 ≤ 1,1 ms

开关状态指示灯 黄色 LED

通道状态指示灯 黄色 LED

功能性安全相关参数

安全完整性级别 (SIL) SIL 2

MTTFd 1470 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

阀电路

电压 * 32 V DC

电流 * 240 mA

短路保护 无

反极性保护 是的，输出 LED 接反时不能工作，因此将向电磁阀提供更多电能

遵守标准和指令

符合标准

 NAMUR EN 60947-5-6:2000

IEC 60947-5-6:1999

 电磁兼容性 NE 21:2007

 标准 EN 60947-5-2:2007

EN 60947-5-2/A1:2012

IEC 60947-5-2:2007

IEC 60947-5-2 AMD 1:2012

直接安装的P+F电感式传感器NCN3-F31K-N4-K
