相关应用博士先导式减压阀3DR10P7-6X/315Y/00M
功能详情:

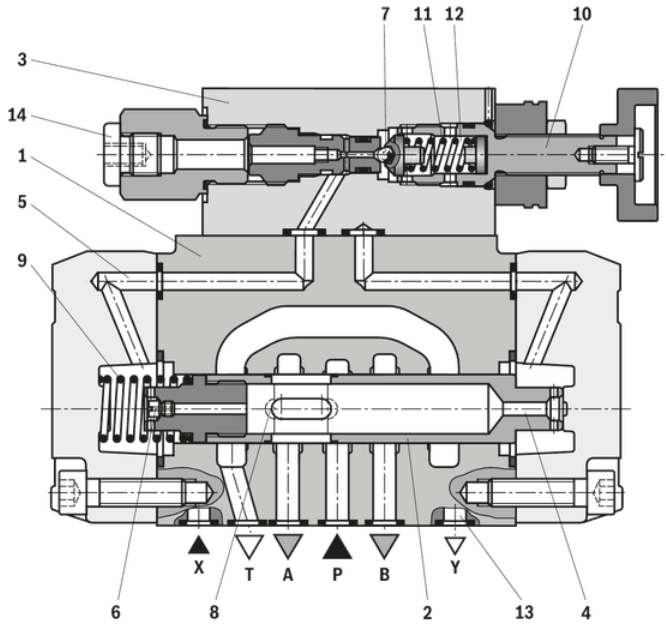

当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。这样，通道 A 将经由控制阀芯 (2) 上的控制边 (8) 与通道 T 相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。来自弹簧腔的先导油回油始终通过油口 Y 处的控制油路 (13) 外部实现。此时必须始终确保与油箱的连接处于已卸压状态。
压力计连接 可实现对通道 A 中减压的控制。
3DR 型压力阀是一种先导式三通减压阀，可限制次级油路的压力。用于降低系统压力。
先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。
此类减压阀主要由带控制阀芯的主阀以及带压力调节元件的先导控制阀组成。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 P 流向通道 A。同时，通道 A 中的压力通过孔作用于与压缩弹簧相对的柱塞表面。同时，该压力通过喷嘴施加于控制阀芯的弹簧负载侧，并通过通道
施加于先导控制阀中的滚珠。根据压缩弹簧的设置，压力在滚珠上游以及通道中增加，使控制阀芯保持在开启位置。液压油可从通道 P 经控制阀芯流向通道 A，直到通道 A 中的压力增加到过压缩弹簧处设置的压力值，并打开滚珠。
你的蒸汽管道上的减压阀和目前管道压力不匹配。但从基本原理上来说，还是可以通过蒸汽的。因为减压阀是由出口的压力来控制的，现在出口的压力不够，主阀是处于全开状态的。
但如果长期下去还是有一定的问题的，所以才有一般减压阀都要求进出口压差必须≥0.2Mpa。
减压阀通常有DN15~DN350等多种规格，阀前、后的工作压力分别为<1MPa和0.1~0.5MPa，调压范围误差为±5%~10%。
控制阀芯移动到闭合位置。如果通道 A 中的压力与压缩弹簧处设置的压力值之间处于一种平衡状态，便实现了所需的减压
结构尺寸图:
相关应用博士先导式减压阀3DR10P7-6X/315Y/00M
