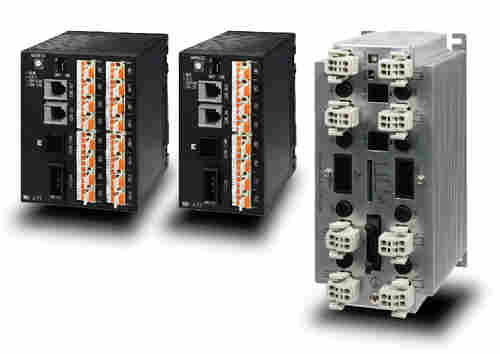

模块化调节器（管道温度控制器）
SRJ
测量精度：显示值的±0.3%
采样周期：0.25秒
分离型省配线
一台输入高达 16CH（温度输入模块）
一台机组输出高达8CH （SSR单元）
温度调节可构成点数*64CH
内置 Max.5A SSR（SSR 单元）
支持前加载器通信
主要规格
J-TI 温度输入模块
功率
输入点数：
J-TI-A：16 点（输入到输入隔离）
J-TI-B/C：8 点（输入到输入隔离）
输入类型和范围：
热电偶输入 K 0 至 400°C、0.0 至 00.0°C、
热电偶输入 R 0.0 至 1700.0°C
温度测量电阻器输入 Pt100 3 线 0.0 至 0.0°C
采样周期：0.25 秒，1 秒（可选）
制 御
控制类型：带自动调谐的明亮 II.PID 控制（反向/正操作）
主要功能
事件数：2 点/输入通道（可选择输出）
事件类型：上限/下限偏差、上下限偏差、范围内偏差、上限/下限输入值
附加事件功能：选择等待操作、事件计时器和输入异常时的行为
其他功能：控制环路断线报警 （LBA）
精度
热电偶输入K
低于 0 至 333°C：± 1.0°C
333°C 或更高：±（读取 = 1digit 的 0.3%）
热电偶输入R
小于 0 至 400.0°c：±4.0°c
400°c 或更高：± 2.0°c
测温电阻体输入Pt100
低于 266°C： ± 0.8°C
266°C 或更高： ± （0.3% 读取 = 1digit）
J-TI 主机/内部通信
接口：符合 EIA 标准 RS-485
同步方法：步进同步
连接方法：RS-485 双线半双工多点连接
速度：19200bps 或 38400bps
协议：RKC 通信或 MODBUS-RTU
= 通过主机通信切换通信速度和协议
*连接数：4 个 （J-TI）
一般规格
环境温度：-10 至 +55°c
使用的环境湿度： 5~95 %RH *湿度： MAX 29g/m3 dry air at 101.3 kPa
电源电压：直流 20.4 至 26.4 V [包括电源电压波动] （额定直流 24 V）
电流消耗：
8 个 J-TI + J-CVM ×：高达 5160mA（DC24V）
J-TI 单元：高达 160mA （DC24V）
浪涌电流：20A 或更少
安全标准
UL： UL61010-1c
cUL： CAN/CSA-C22.2 No.61010-1
CE 标志：
低压指令：EN61010-1
EMC 指令： EN61000-3-2 EN61326-1
RoHS 指令： EN50581
J-CVM SSR 单元
出力
输出点数： 16 点 （OUT1~OUT16）
输出分配：OUT1 到 OUT8：SSR 输出
OUT9 至 OUT16：外部 SSR 驱动晶体管输出
输出类型
SSR 输出：
输出方法：交流输出（过零）
允许负载电流：
J-CVM-3：3A/点（自然冷却）
J-CVM-5：5A/点（外部风扇冷却，风量 1.9 m3/min）
负载电压：AC 35 至 240V
*小负载电流：100mA
ON 时降压：1.5V 或更少（*负载电流）
OFF 泄漏电流：5mA 或更少（AC 200V 时）
外部SSR驱动晶体管输出：输出方法：同步方法
允许负载电流：50mA/点
负载电压：DC 40V 或更少
ON 降压：2V 或更少（允许负载电流）
OFF 泄漏电流：5μA 或更少
过流保护：无
一般规格
使用环境温度：-10~+55°c（其中，40°c以上时限制*负载电流）
使用的环境湿度： 5~95%RH *湿度： MAX 29g/m3 dry air at 101.3 kPa
电源电压：DC 20.4 至 26.4V [包括电源电压波动]（额定直流 24V）
功耗：
无外部SSR驱动晶体管输出时：高达225mA（DC 24V）
连接 8 个 J-CVM，无需外部 SSR 驱动晶体管输出：高达 1800mA （DC 24V）
使用外部 SSR 驱动晶体管输出时：高达 625mA （DC 24V）
连接 8 个 J-CVM，使用外部 SSR 驱动晶体管输出：高达 5000mA （DC 24V）
浪涌电流：7A 或更少 （DC 24V）
安全标准
UL： UL61010-1
cUL： CAN/CSA-C22.2 No.61010-1
CE 标志：
低压指令：EN61010-1
EMC 指令： EN61000-3-2 EN61326-1
RoHS 指令： EN50581
