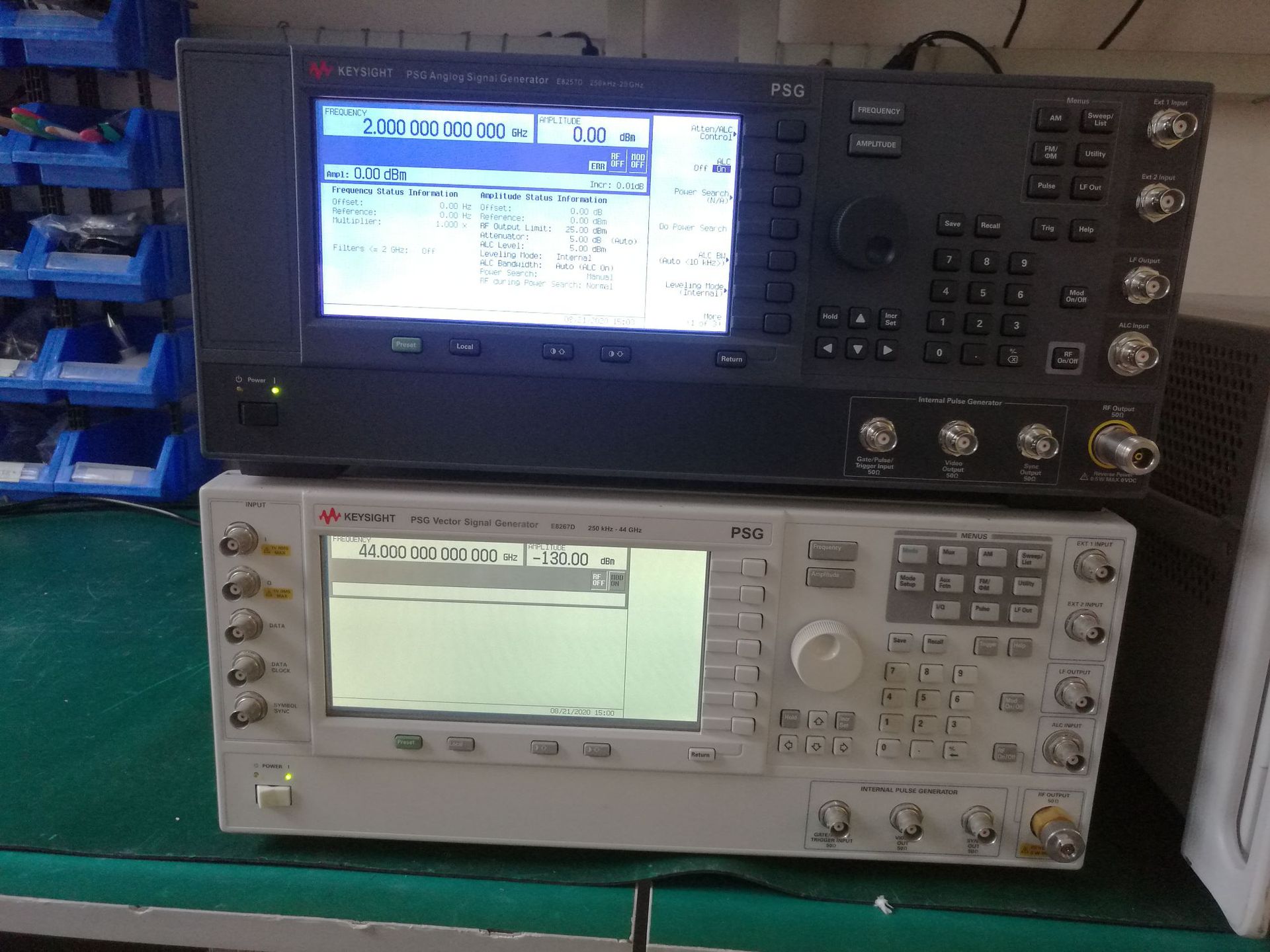

E8257D 50G信号源E8257D
E8257D模拟信号发生器 频率范围选件
E8257D-513： 250 kHz - 13 GHz
E8257D-520：250 kHz - 20 GHz
E8257D-521： 10 MHz - 20 GHz高输出功率
E8257D-532： 250 kHz - 31.8 GHz
E8257D-540： 250 kHz - 40 GHz
E8257D-550： 250 kHz - 50 GHz
E8257D-567：250 kHz - 67 GHz
E8257D 50G信号源E8257D主要特性与技术指标
E8257D 50G信号源E8257D信号特征
100 kHz至20、31.8、40、50或67 GHz，工作时可达70 GHz（0.001 Hz分辨率），10 MHz 到 20 GHz (仅适用于选件521)
可扩展至75、90、110、140、170、220, 325, 或500 GHz―― 毫米波模块
+26 dBm @ 20 GHz、+17 dBm @ 40 GHz、+14 dBm @ 67 GHz输出功率； 选件 521 可达 +30 dBm @ 6 GHz 以上（典型值）
业界*SSB相位噪声―― 选件UNX
调制
AM、FM、ØM、脉冲和扫描
8 ns上升/下降时间和20 ns脉冲宽度（典型值）
两个内置函数发生器：正弦波、方波、三角波、斜波和噪声
E8257D 50G信号源E8257D扫描
步进扫描、列表扫描和斜波扫描（频率和功率）
使用PSA系列频谱分析仪控制信号源 PSA系列频谱分析仪
兼容Agilent 8757D标量网络分析仪代码
自动和通信接口
10BaseT LAN和GPIB
SCPI和IVI-COM驱动器
后向兼容所有PSG信号发生器
E8257D 50G信号源E8257D描述
业内*性能高达67 GHz
业界的输出功率、电平精度，以及高达 67 GHz 的相位噪声性能（工作时可达到 70 GHz）
大输出功率和的电平精度往往可以使您不必使用外部放大器便可测试大功率器件
总线大限度降低的测试不确定度使您可以在设计过程的初期便发现错误
的相位噪声性能（在 10 GHz 载波和 10 kHz 频偏时为 -126 dBc/Hz 典型值）是进行本地振荡器、低抖动时钟替代和相邻信道选择性测试的理想选择。
性能，适用于测试*的射频和微波雷达、通信和控制系统
模块化微波信号发生器平台－可有选择性添加AM、FM、ØM和/或脉冲
该平台可为本振（LO）替代或扫描激励响应分析生成连续波(CW)信号。它还可以有选择性地添加AM、FM、ØM和/或脉冲调制，来地描述射频和微波元器件及设备。同时，可以通过一些性能增强选件来配置符合您特定测试需求的信号发生器。您还可以为当前的射频和微波测试应用软件定制PSG，以便以后可以随着您需求的变化轻松实现升级。
E8257D模拟信号发生器 频率范围选件
E8257D-513： 250 kHz - 13 GHz
E8257D-520：250 kHz - 20 GHz
E8257D-521： 10 MHz - 20 GHz高输出功率
E8257D-532： 250 kHz - 31.8 GHz
E8257D-540： 250 kHz - 40 GHz
E8257D-550： 250 kHz - 50 GHz
E8257D-567：250 kHz - 67 GHz
