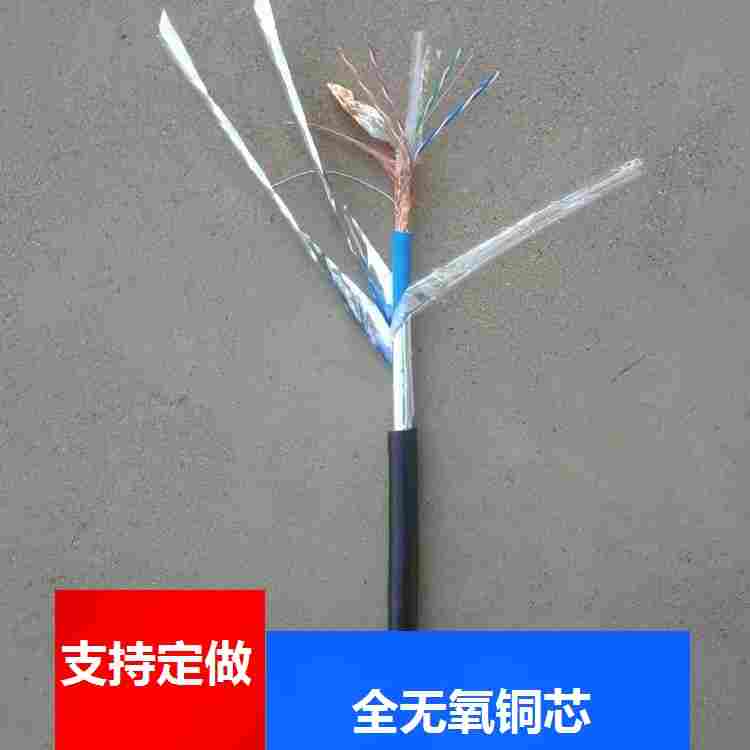

铠装网线STPSTA4*2*24AWG

铠装网线STPSTA4*2*24AWG技术规格书

一、 执行标准：YD/T1019-2001

二、 产品名称及型号规格

1. 产品名称：五类双屏蔽网线
2. 电缆型号和规格：ASTP-5E  4×2×0.5mm

三、 铠装网线STPSTA4*2*24AWG导体材料和结构

导体采用1/0.5mm无氧铜丝偏差±0.02mm

四、 绝缘芯线构造及颜色

1. 绝缘线芯数量：8芯（4对）
2. 颜色：白（蓝）蓝，白（橙）橙，白（绿）绿，白（棕）棕
3. 绝缘材料：高密度聚乙烯
4. 绝缘外径：0.8±0.02mm

五、铠装网线STPSTA4*2*24AWG 屏蔽材料和结构

1. 屏蔽采用0.05mm铝箔和铜丝编织屏蔽，内加一根屏蔽连通线。

六、 铠装材料

    采用绕包钢带铠装。

七、 护套材料及颜色

1. 采用灰色（可以根据需要采用任意颜色）聚氯乙烯护套。

八、 成品电缆特性

1. 成品电缆直径:9.1mm±0.5mm
2. 弯曲半径：小于电缆直径的6倍
3. 电缆的近似重量：145kg/km
4. 结构图



九、 测试电压

导体间DC1.0KV/1min

十、 电缆的使用温度

温度范围：-20℃-60℃

安装温度不低于0摄氏度

十、铠装网线STPSTA4*2*24AWG电气性能

1.单根导体直流电阻较大值9.5Ω/100m

2.20摄氏度时绝缘电阻大于等于5000MΩ

3.工作电容较大值5.6nf/100m

4.特性阻抗（at1MHZ-100MHZ）100±15%

5.转移阻抗at1MHZ和10MHZ时为50mΩ/m和100mΩ/m

6.衰减at1-100MHZ

At5/62.5/100MHZ

≤（3.2/6/9.5/12.1/.0）dB/100m

十一、近端串音衰减at1-100MHZ

At5/62.5/100MHZ

    ≥65.3/56.3/50.3/47.2/45.8/42.9/38.4/35.3dB
