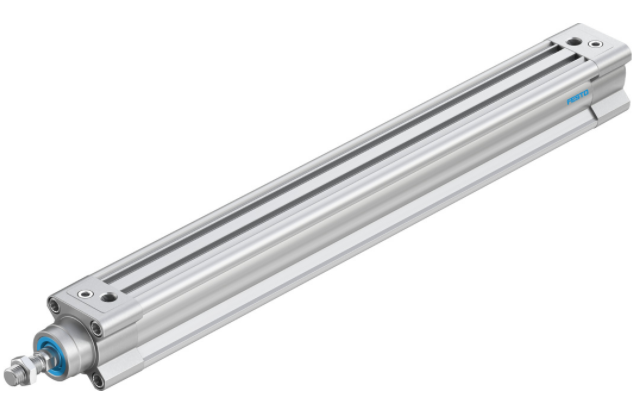

费斯托DSBC-32-320-PPV-A-N3气缸选用
行程
320 mm
活塞直径
32 mm
活塞杆螺纹
M10x1.25
缓冲
气动缓冲，两端可调
安装位置
高合金钢
活塞杆密封刮油器材料
TPE-U(PU)
缓冲器密封件材料
TPE-U(PU)
Cushioning piston material
聚甲醛
缸筒材料
光滑阳极氧化精制铝合金
螺母材料
镀锌钢
轴承材料
POM
有环螺钉材料
镀锌钢
可选
符合标准
ISO 15552
活塞杆端部
外螺纹
结构特点
缸径
活塞杆
缸筒型材
位置检测
通过接近开关
符号
00991235
派生型
一端活塞杆
工作压力
0.06 MPa ... 1.2 MPa
工作压力
0.6 bar ... 12 bar
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
环境温度
-20 °C ... 80 °C
端位的冲击能量
0.4 J
缓冲长度
17 mm
6 bar 时的理论力值，返回行程
415 N
6 bar 时的理论力值，前进行程
483 N
0 mm 行程的移动质量
110 g
每 10 mm 行程的额外移动质量
9 g
0 mm 行程的基本重量
465 g
每 10 m 行程的附加重量
27 g
安装方式
要么：
通过内螺纹安装
带附件
气动接口
G1/8
材料说明
RoHS 合规
盖子材料
涂层压铸铝
活塞密封件材料
TPE-U(PU)
活塞材料
精制铝合金
活塞杆材料
费斯托气缸@festo标准气缸选型手册
气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻，应选轻型缸;要求安装空间窄且行程短，可选薄型缸，有横
向负载，可选带导杆气缸;要求制动精度高，应选锁紧气缸;不允许活塞杆旋转，可选具有杆不回转功能气缸;高温环境下需选用耐
热缸;在有腐蚀环境下，需选用耐腐蚀气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给
油或无油润滑气缸等。
德国FESTO标准型气缸选型的知识为您介绍到这，希望对您有所帮助。
德国FESTO标准型气缸上感应器是重要的部件，感应器的作用我们如何来了解呢?我们为您结了以下三点:
1、德国FESTO标准型气缸上可以安装磁性开关或者其他开关量传感器，其作用是感应气缸的工作状态，使控制电路接收感应开关的信号即可作出下一步的动作。
2、例如:感应开关连接在TPC8-8TD型定时程序控制器的输入端时，可以作为到位停止、到位启动、到位报警、不到位报警等与位置有关的动作控制。
3、气缸的控制功能是有感应开关及控制器共同实现的，具体的功能可以通过功能设置表设置所需的控制功能，这样的组合可以实现各种控制设备的功能。
